1 С чего начать
Если читать всё некогда — вот пять действий, после которых у вас на руках будет готовый документ.
Откройте пример расчёта
На главном экране кабинета есть кнопка 📘 открыть пример расчёта. Это готовый техпроцесс по обезличенному чертежу: он открывается мгновенно, ничего не расходует и показывает, что именно вы получите на выходе. Примеров два, оба в истории ТП слева с пометкой «📘 Пример»: листовая скоба и фрезерная плита с сеткой отверстий на партию 1000 шт. бесплатно
Заполните бизнес-настройки
Ставки нормо-часа, накладные, наценка. Пять минут один раз — и все последующие расчёты считаются по вашим деньгам, а не по значениям по умолчанию. Как это сделать →
Там же, в блоке «🔥 Садка», стоят четыре поля, которые сильнее всего двигают цену на партии: сколько ваших деталей проходит за один цикл печи, ванны, покрасочной камеры и моечной установки. Пока они пустые, сервис считает по 10 деталей за цикл — это допущение, а не ваш замер.
Загрузите свой парк оборудования
Шаблон Excel, две обязательные графы. После этого ИИ назначает операции строго на ваши станки, а не на абстрактные. Инструкция по загрузке →
Запустите первый расчёт на знакомой детали
Возьмите чертёж, техпроцесс на который вы знаете наизусть. Так вы за один прогон увидите, как сервис читает чертёж, строит маршрут и считает время, и сравните результат с тем, как делаете вы. 1 расчёт
Проверьте паспорт детали — не пропускайте этот экран
Две минуты внимания здесь стоят дороже всего остального в этом руководстве. Почему →
Нейросеть читает чертёж, но последнее слово за технологом. Экран «Паспорт детали» — единственное место, где ошибку чтения можно поймать бесплатно. После нажатия «Утвердить паспорт» эти данные становятся аксиомой: по ним считаются маршрут, режимы, время и цена.

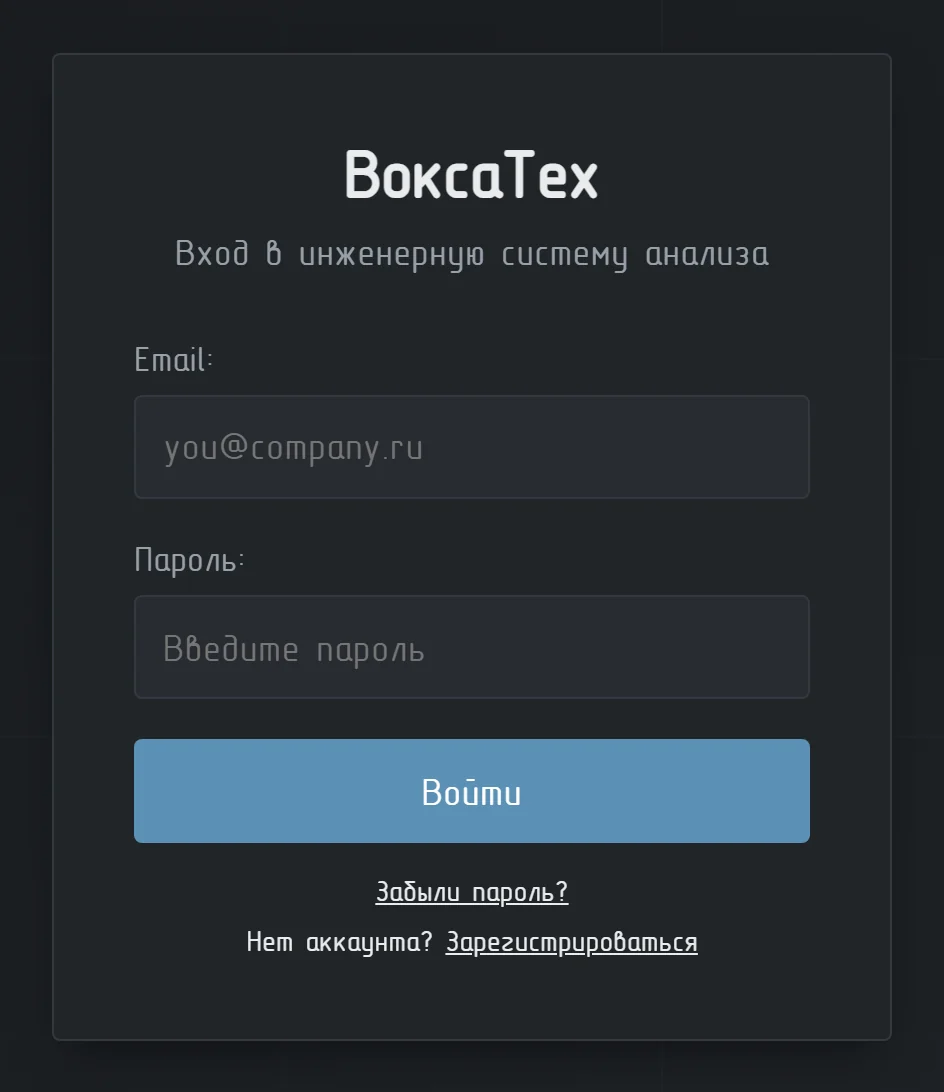

2 Вход и тариф
Для регистрации нужны только рабочая почта и пароль. Реквизиты организации спрашиваются позже — когда вы запросите счёт.
Сразу после регистрации на указанный адрес уходит письмо со ссылкой: откройте её, и вход будет открыт. Адрес мы проверяем потому, что на него же приходят счёт, чек и ссылка восстановления пароля — опечатка означала бы, что документы уедут не вам. Письма нет — посмотрите в папке «Спам»: выслать его ещё раз можно с того же экрана.

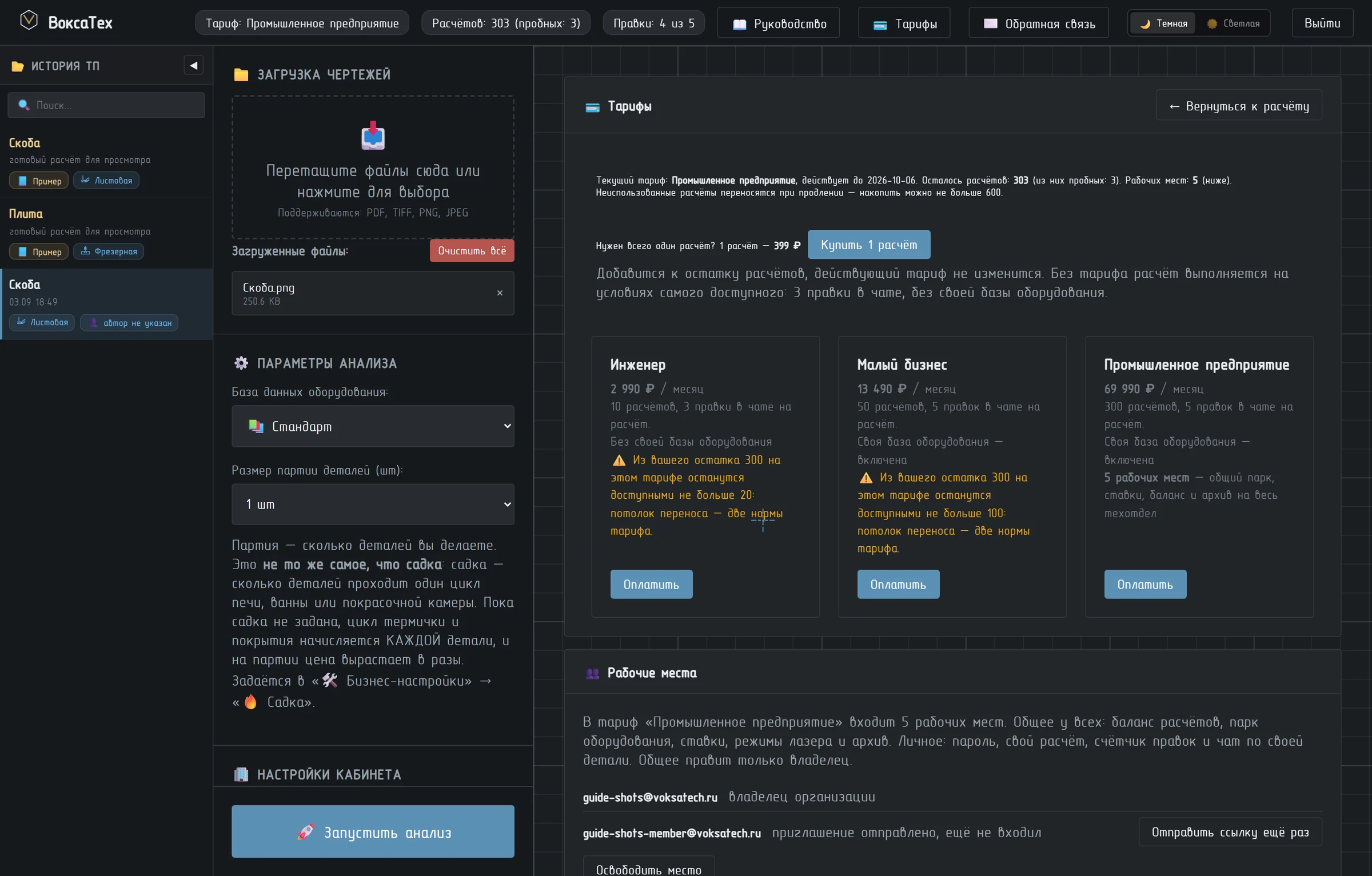

Тарифы
Инженер
- 5 расчётов + 3 пробных
- 3 обращения к ИИ на расчёт
- оборудование подбирает ИИ
Малый бизнес
- 30 расчётов + 3 пробных
- 5 обращений к ИИ на расчёт
- своя база оборудования и инструмента
Промышленное предприятие
- 200 расчётов + 3 пробных
- 5 обращений к ИИ на расчёт
- своя база оборудования и инструмента
- 5 рабочих мест — общий парк, ставки, баланс и архив на весь техотдел
- проект комплекта документов по ЕСТД — титульный лист, маршрутная и операционные карты, ведомости, у сборки и сварки — комплектовочная карта; одной книгой. Нормоконтроль и подписи — за вашим технологом
Срок доступа у всех тарифов — 30 календарных дней. Точные условия всегда в оферте (Приложение № 1) и в панели 💳 Тарифы вашего кабинета: там числа живые, а не переписанные. Разово, без тарифа, можно купить и один расчёт за 699 ₽ — он добавляется к остатку, а действующий тариф не меняет.
Что считается расчётом, а что — обращением к ИИ
| Единица | Что списывает | Когда |
|---|---|---|
| Расчёт | 1 расчёт с баланса | Полный анализ одного чертежа: от чтения до готового техпроцесса с экономикой. |
| Обращение к ИИ | 1 из 3 или 5 внутри текущего расчёта | Правка техпроцесса, вопрос в чате, перегенерация паспорта. Счётчик «Правки» виден в шапке кабинета. |
| Когда обращения внутри расчёта заканчиваются, следующее списывает ещё один расчёт с баланса и обнуляет счётчик. Это условие тарифов, а не ошибка — просто держите его в голове, когда ведёте длинный диалог с ассистентом. | ||
Месяц кончился, а расчёты остались
Они не сгорают. Коротко: пока тариф действует — переносятся, когда срок истёк — замораживаются и ждут продления.
| Что происходит | Что с остатком |
|---|---|
| Оплатили следующий период, пока тариф действует |
Неиспользованные расчёты складываются с новой нормой. Накопить можно не больше двух норм тарифа: «Инженер» — до 10, «Малый бизнес» — до 60, «Промышленное предприятие» — до 400. Сверх этого не начисляется. |
| Перешли на тариф дешевле | Потолок считается от того тарифа, который вы оплачиваете, поэтому остаток срежется до его двух норм. Кабинет предупреждает об этом до оплаты — жёлтой строкой прямо на карточке тарифа: «⚠️ Из вашего остатка 300 на этом тарифе останутся доступными не больше 20». |
| Продлили заранее, не дожидаясь конца срока |
Новый срок отсчитывается от конца текущего, а не от дня оплаты. Продлевать заранее не невыгодно — оплаченные дни не пропадают. |
| Срок истёк, тариф не продлён |
Остаток замораживается. В шапке кабинета вместо «Расчётов: N» встаёт «Заморожено расчётов: N», в панели «💳 Тарифы» — «Срок тарифа … истёк дата. Заморожено расчётов: N — продлите тариф, и они снова станут доступны». Запуск расчёта в это время отказывает теми же словами. Пробные расчёты замораживаются вместе с оплаченными. |
| Оплатили после перерыва | Замороженный остаток размораживается и складывается с новой нормой — в пределах того же потолка. Годится любой тариф, не обязательно прежний. |
| Докупили «1 расчёт» за 699 ₽ | Под потолок не попадает: купленный расчёт добавляется всегда, каким бы ни был остаток. |
Тратятся расчёты в одном порядке: сначала пробные, потом оплаченные. Всё перечисленное — условие публичного договора, а не настройка сервиса: см. оферту, п. 4.5.
Как оплатить
Способа два, и выбираются они кнопкой в той же панели «💳 Тарифы».
- Онлайн — 💳 Оплатить онлайн. Картой, через СБП, SberPay или T-Pay на защищённой странице ЮKassa; данные карты в кабинет не попадают. Расчёты открываются сразу после оплаты, чек приходит на вашу почту. Реквизиты для этого не нужны, поэтому так может заплатить и физическое лицо.
- По счёту — для организаций и ИП. Счёт формируется сразу, скачивается здесь же и оплачивается в банке; доступ открывается в день поступления оплаты.
Ни один из способов не запоминает карту и не продлевает тариф сам. Без вашего действия деньги не спишутся никогда — вместо этого за пять дней до конца срока и в день окончания придёт письмо-напоминание (см. ниже).
В заявке спрашиваются название плательщика и ИНН, а у предпринимателя ещё и ОГРНИП: ИНН из 12 цифр бывает и у ИП, и у физлица, и различает их только ОГРНИП. Физическому лицу счёт не выписывается — для него есть оплата онлайн.
Счёт приходит файлом PDF с платёжным QR-кодом по ГОСТ Р 56042‑2014: бухгалтер наводит на него камеру в банковском приложении, и реквизиты, сумма и назначение платежа подставляются сами. Подписи и печати на счёте нет — счёт на оплату не является первичным документом (402‑ФЗ, ст. 9), а печать необязательна с 2015 года. В назначении платежа стоит номер счёта: по нему оплата и сводится с вашей заявкой.

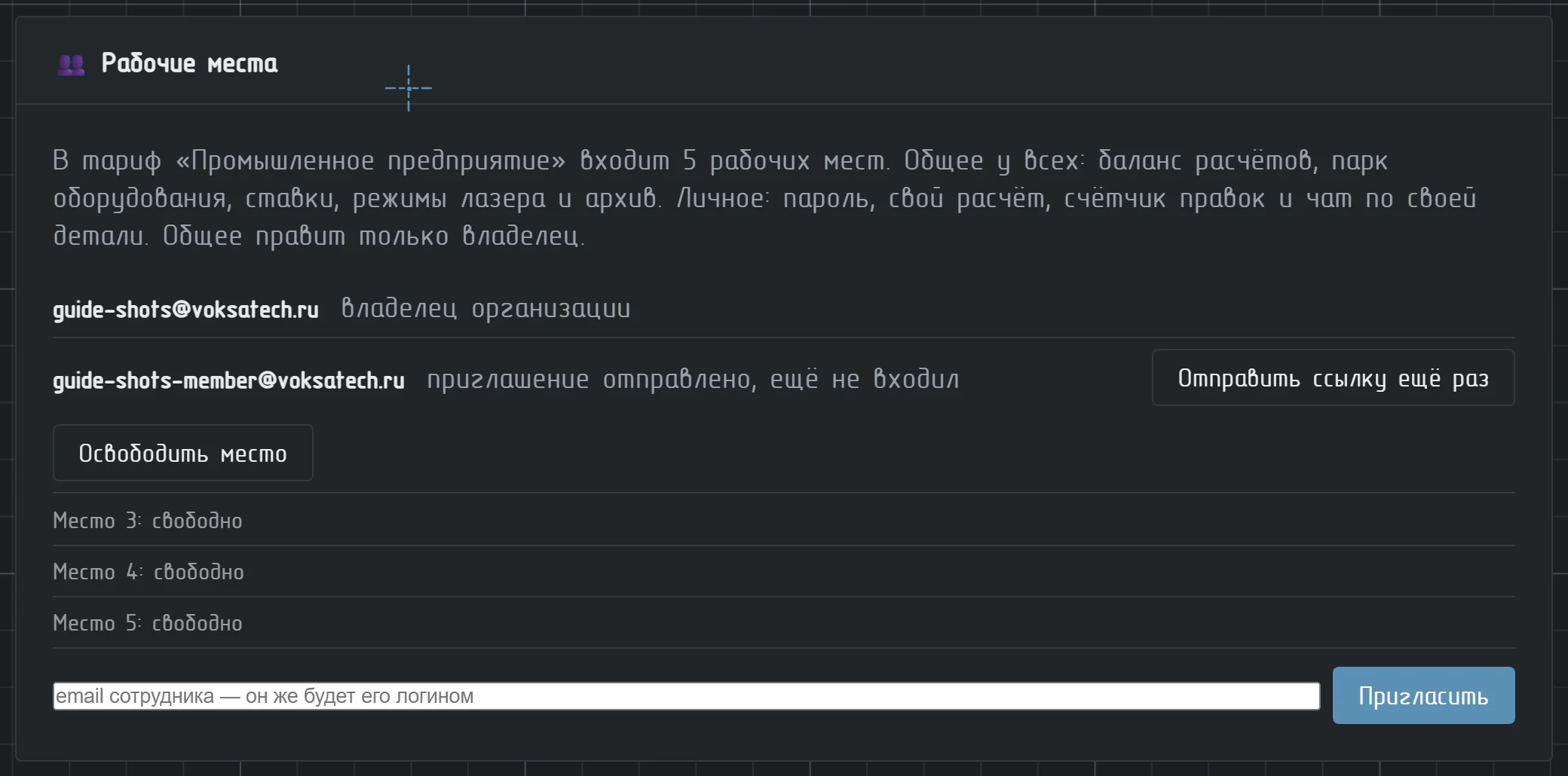

👥 Рабочие места: пять технологов в одном кабинете
Тариф «Промышленное предприятие» открывает пять рабочих мест; на остальных тарифах место одно. Тот, кто оплатил тариф, — владелец организации: у него в панели «💳 Тарифы» под карточками появляется блок «👥 Рабочие места» с пятью строками. Первая — он сам, в любую свободную вписывается почта коллеги и нажимается Пригласить.
Как коллега попадает в кабинет
- Ему приходит письмо «ВоксаТех: вам открыт доступ к кабинету организации» со ссылкой. Ссылка действует 7 дней и срабатывает один раз.

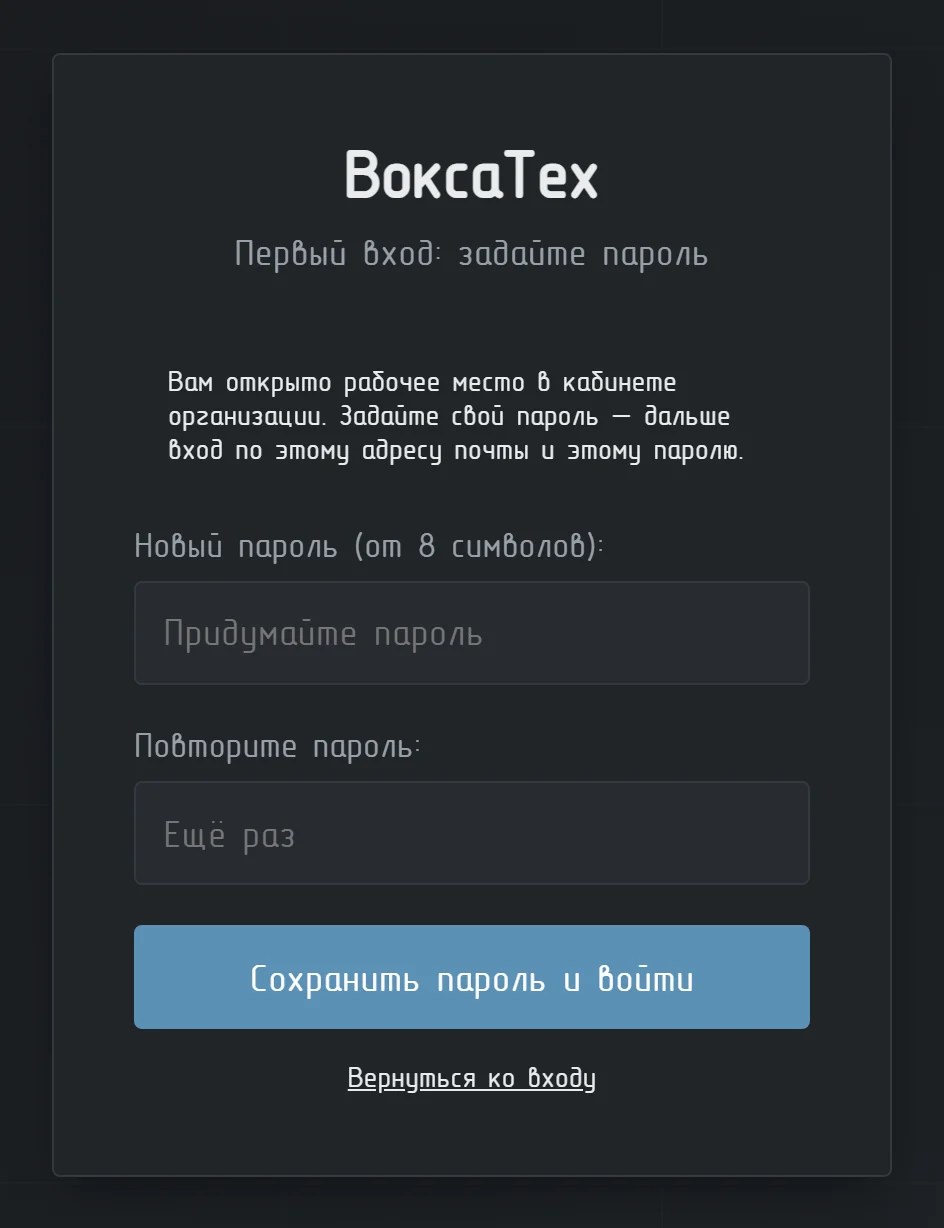

- По ссылке открывается форма «Первый вход: задайте пароль» — пароль коллега придумывает себе сам, и вам он не известен.
- Дальше коллега входит через обычную форму входа своей почтой и своим паролем. Отдельного тарифа у него нет — он работает на тарифе организации.
Пока коллега не вошёл, у его строки стоит «приглашение отправлено, ещё не входил» и кнопка Отправить ссылку ещё раз — на случай, если письмо потерялось.
Что общее, а что личное
| Общее у всех пятерых | Личное у каждого |
|---|---|
| Баланс расчётов — расчёт любого из пятерых уменьшает общий остаток | Пароль — свой у каждого |
| Парк оборудования и инструмента | Свой текущий расчёт — двое могут считать разные детали одновременно и друг другу не мешают |
| Бизнес-настройки: ставки нормо-часа, накладные, садка, режим «своя база / стандарт» | Счётчик правок внутри своего расчёта — «Правки: 3 из 5» в шапке у каждого свой |
| Режимы лазерной резки | Переписка с ассистентом по своей детали |
| Архив расчётов — у чужой карточки стоит подпись автора («👤 почта»), открыть и продолжить её может любой из пятерых |

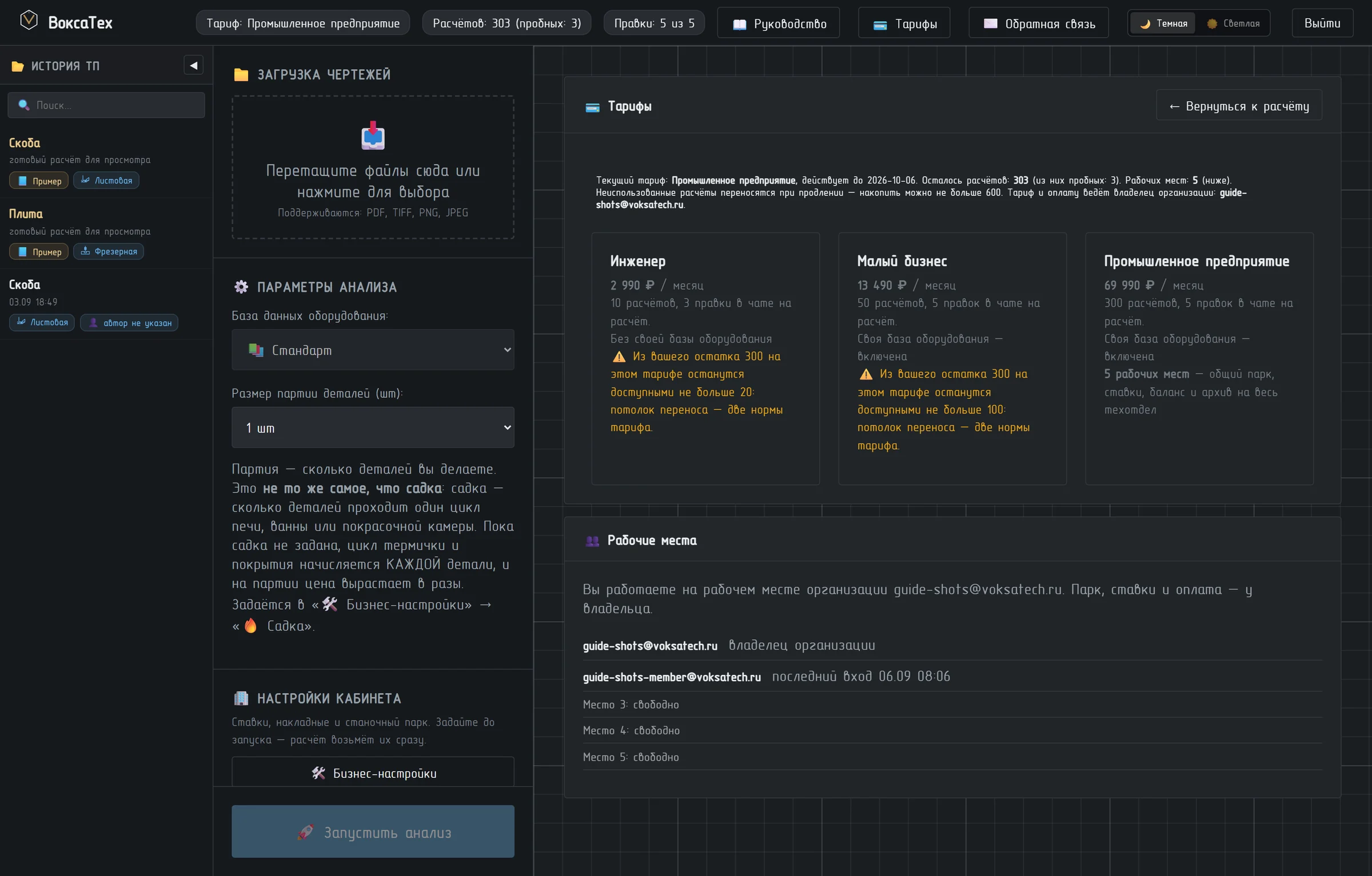

У приглашённого «🛠️ Бизнес-настройки», «🏭 Парк оборудования» и режимы лазера показаны, но серые, а сверху подпись: «Это общие настройки организации почта: расчёты идут по ним, а менять их может владелец». Так же закрыты удаление карточек из общего архива, оплата и заявка на счёт — вместо кнопок стоит «Тариф и оплату ведёт владелец организации».
Это сделано ради одного: ставки и парк задают цену в счёте заказчику, и менять их должен один человек. Видит приглашённый всё, включая ставки и цены в карточке экономики, — иначе он не смог бы проверить свой же расчёт.
Освободить место
Кнопка Освободить место у строки сотрудника — например, если он уволился. Вход ему закрывается сразу, его карточки в архиве остаются, а место можно отдать другому. Если у него в этот момент шёл расчёт:
- расчёт дорабатывается и попадает в общий архив — он уже списан с баланса организации, и терять документ незачем;
- расчёт, который ждал утверждения паспорта, прерывается, а списанный расчёт возвращается на баланс: паспорт этого человека уже никто не утвердит.
Пригласить можно только адрес, у которого ещё нет своего кабинета. Если по этой почте уже зарегистрирован самостоятельный аккаунт, кабинет ответит отказом и отправит в поддержку: присоединить чужой кабинет вместе с его парком, балансом и архивом — не то решение, которое принимается нажатием кнопки.
Тариф закончился — приглашённые не входят («Срок тарифа организации истёк, и рабочие места приостановлены. Продлить тариф может владелец организации»). Владелец при этом входит и видит замороженный остаток и кнопку оплаты. После продления коллеги входят снова — переприглашать не нужно. Переход на тариф без рабочих мест отбирает их так же.
Письмо о продлении
За 5 дней до окончания тарифа и в день окончания владельцу приходит письмо. В нём — дата окончания, остаток расчётов, напоминание про потолок переноса и ссылка, которая открывает кабинет сразу на вашем тарифе. Что именно в ссылке, зависит от того, как вы платите:
- Физическому лицу — ссылка ведёт в панель «Тарифы» к кнопке 💳 Оплатить онлайн (карта, СБП, SberPay, T-Pay).
- Организации или ИП (есть ИНН либо в прошлый раз платили по счёту) — счёт уже выписан, и в письме назван его номер и сумма. Ссылка после входа открывает «Тарифы» с кнопкой 📄 Скачать счёт. В назначении платежа — номер счёта; тариф продлится в день поступления оплаты, без вашего участия.
Повторных писем после дня окончания не бывает: напоминание — это напоминание, а не рассылка. Замороженный остаток и так виден в кабинете при каждом входе.

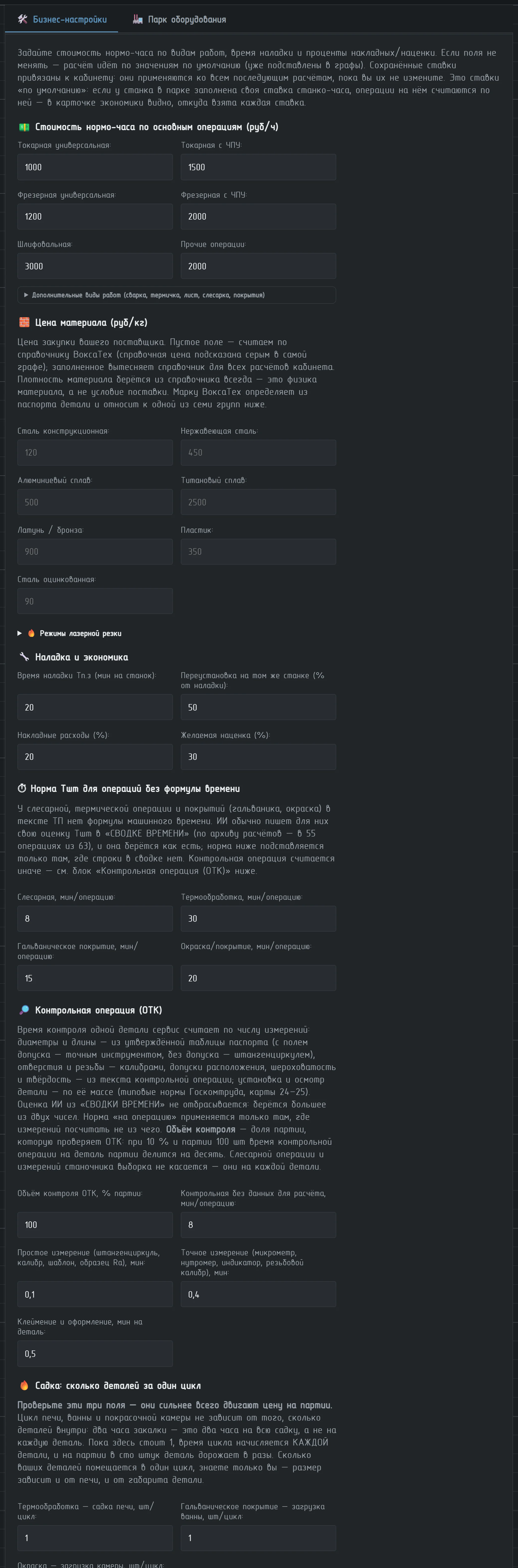

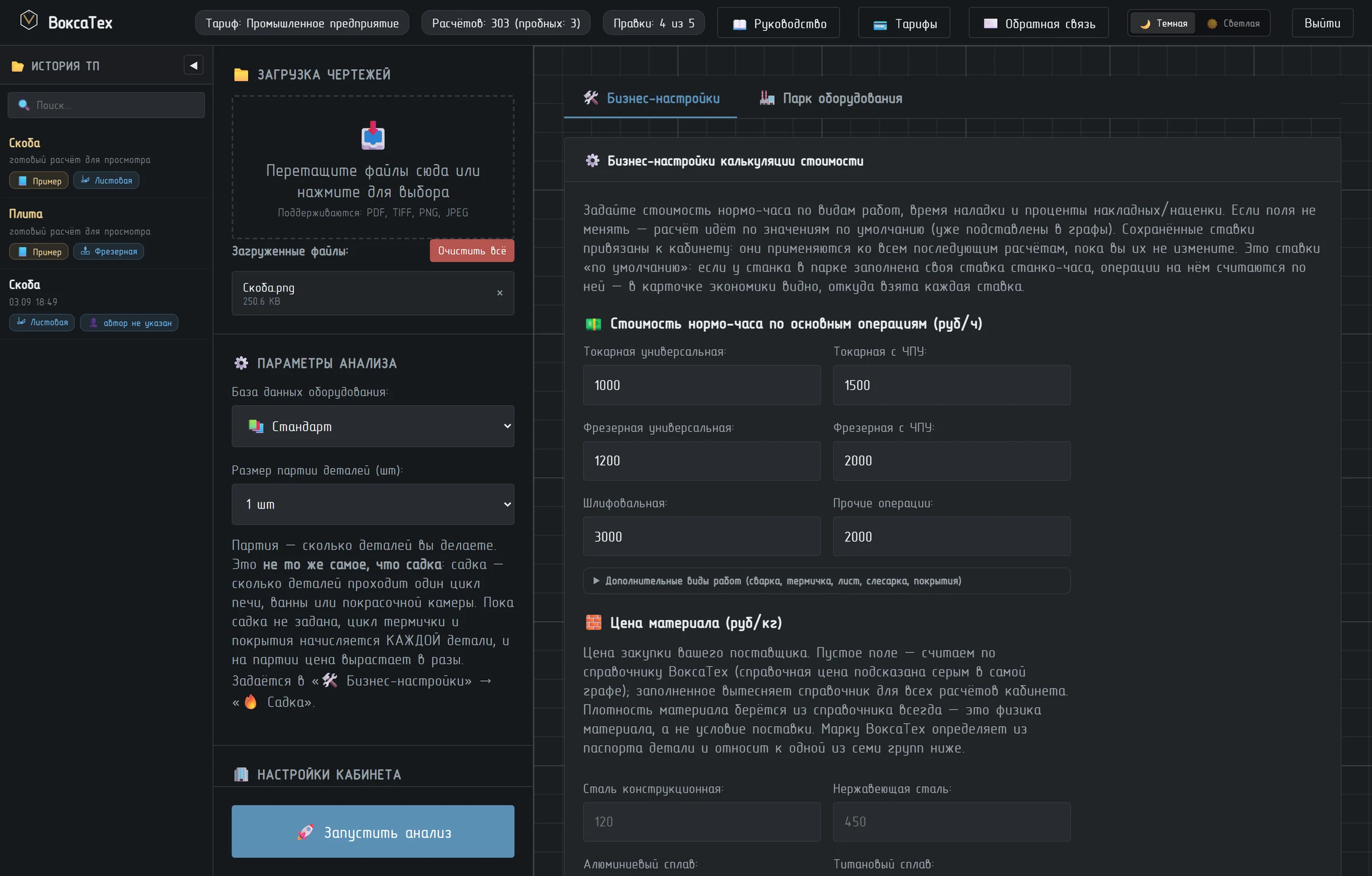

3 Настройка кабинета
Это делается один раз. Настройки привязаны к кабинету и применяются ко всем последующим расчётам, пока вы их не измените. Открываются кнопкой 🛠️ Бизнес-настройки в левой панели — или одноимённой вкладкой в результатах. не расходует ни расчётов, ни обращений

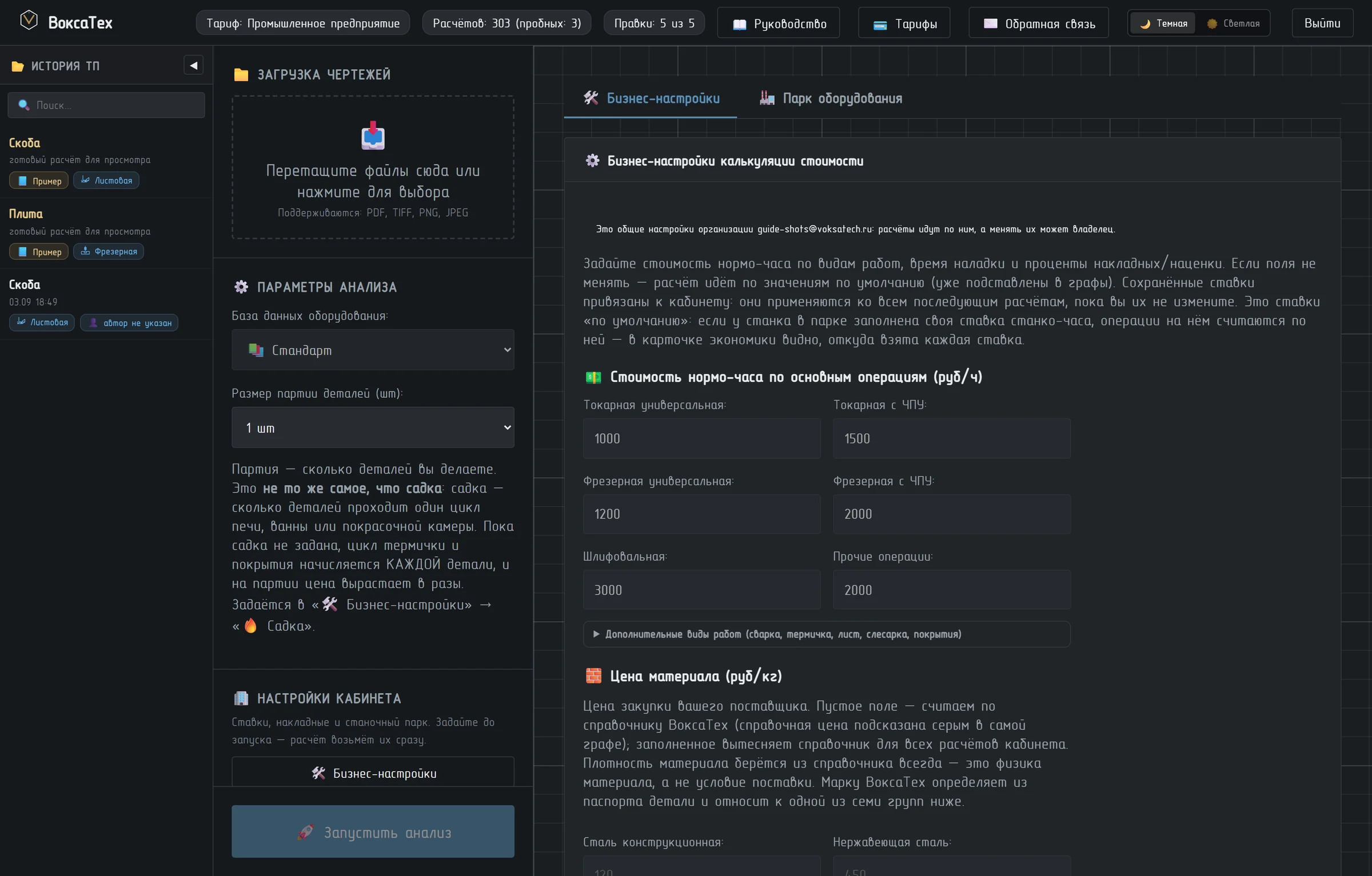

Если вы вошли по приглашению коллеги, поля здесь будут серыми: это общие настройки организации, и правит их владелец тарифа. Почему так — в разделе «👥 Рабочие места».
Что здесь задаётся
| Блок | Что это значит для цены |
|---|---|
| 💵 Стоимость нормо-часа по основным операциям, руб/ч |
Токарная и фрезерная — отдельно универсальная и с ЧПУ, шлифовальная, прочие. Это ставки «по умолчанию»: если у станка в вашем парке заполнена своя ставка станко-часа, операции на нём считаются по ней, и в карточке экономики видно, откуда взята каждая ставка. |
| Дополнительные виды работ | Сварочные, термообработка, лазерная резка/раскрой, гибка листовая, отрезная/заготовительная, слесарные, контрольные (ОТК), гальваническое покрытие, окраска. Резка и гибка разведены намеренно: это разные станки с разной ценой часа. Покрытия ВоксаТех распознаёт по надписи в технических требованиях (коды вида «Ц6.хр.», «Хим.Окс.прм.») и сам добавляет операцию в маршрут — здесь вы задаёте только ставку для неё. |
| 🧱 Цена материала, руб/кг | Цена закупки вашего поставщика по семи группам материалов, включая оцинкованную сталь. Пустое поле = считаем по справочнику ВоксаТех (справочная цена подсказана серым прямо в графе). Ноль писать нельзя — это будет означать «материал бесплатный». Плотность берётся из справочника всегда: это физика материала, а не условие поставки. |

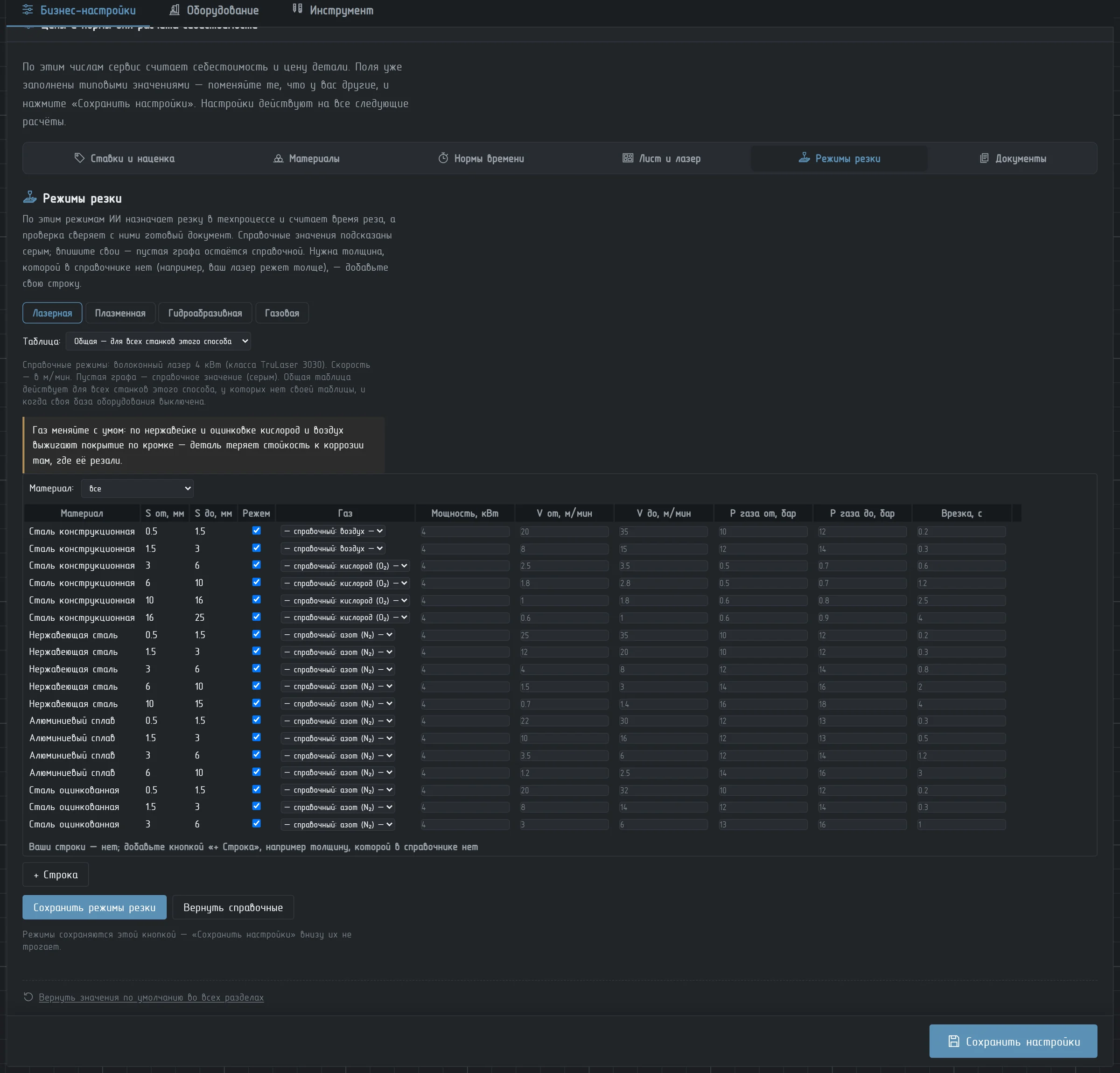

| 🔥 Режимы лазерной резки свёрнутый блок внутри цен материала |
Справочные режимы даны для волоконного источника 4 кВт. Заполненная графа вытесняет справочник во всех расчётах кабинета — она уходит и в задание модели, и в проверку готового ТП. Газ меняйте с умом: по нержавейке и по оцинковке кислород и воздух выжигают покрытие по кромке. |
| 🔧 Наладка и экономика | Время наладки Тп.з на станок, доля на переустановку на том же станке, накладные расходы и желаемая наценка в процентах. |
| ⏱ Норма Тшт без формулы времени | Слесарная, термичка, гальваника, окраска — у них в тексте ТП нет формулы машинного времени. Обычно ИИ пишет для них свою оценку в «Сводке времени», и она берётся как есть; норма из этого блока подставляется только там, где такой строки в сводке нет, чтобы операция не осталась с пустым Тшт и не стоила 0 рублей. |
| 🔎 Контрольная операция (ОТК) | Время контроля считается по числу измерений, а не заглушкой. Здесь задаются цена простого измерения (штангенциркуль, калибр, шаблон), точного (микрометр, нутромер, индикатор), время клеймения и оформления — и объём контроля в процентах партии. См. раздел 12. |
| 🔥 Садка: сколько деталей за цикл | Четыре поля: печь, гальваническая ванна, покрасочная камера, моечная установка. Цикл не зависит от того, сколько деталей внутри. Пока поле пустое, сервис считает по 10 деталей за цикл — это допущение, а не ваш замер: сколько ваших деталей помещается в один цикл, знаете только вы, и у крупной детали их войдёт меньше. Поставите 1 — время цикла начислится каждой детали, и на партии в сто штук деталь подорожает в разы. |
| 🔧 Вспомогательное время | Из чего складывается Тшт помимо машинного времени: смена инструмента по видам станков, правка шлифовального круга, контрольное измерение станочника, управление станком, процент на обслуживание и отдых. Установку и снятие детали сервис берёт из общемашиностроительных нормативов сам — по оснастке и массе детали, и это поле не спрашивается. |
Пока есть несохранённые изменения, над кнопкой горит пометка «● есть несохранённые изменения». Кнопка ↺ Вернуть значения по умолчанию рядом возвращает всё к справочным величинам.
Размер садки печи, ванны, камеры и моечной установки. Термообработка и покрытия считаются на садку, а не на деталь: два часа закалки — это два часа на всю загрузку. Пока поле пустое, расчёт берёт 10 деталей за цикл; поставите 1 — полный цикл начислится каждой детали, и карточка расчёта напишет об этом предупреждение со ссылкой сюда. Поставьте своё число — и цена на партии изменится сильнее, чем от любой ставки нормо-часа.

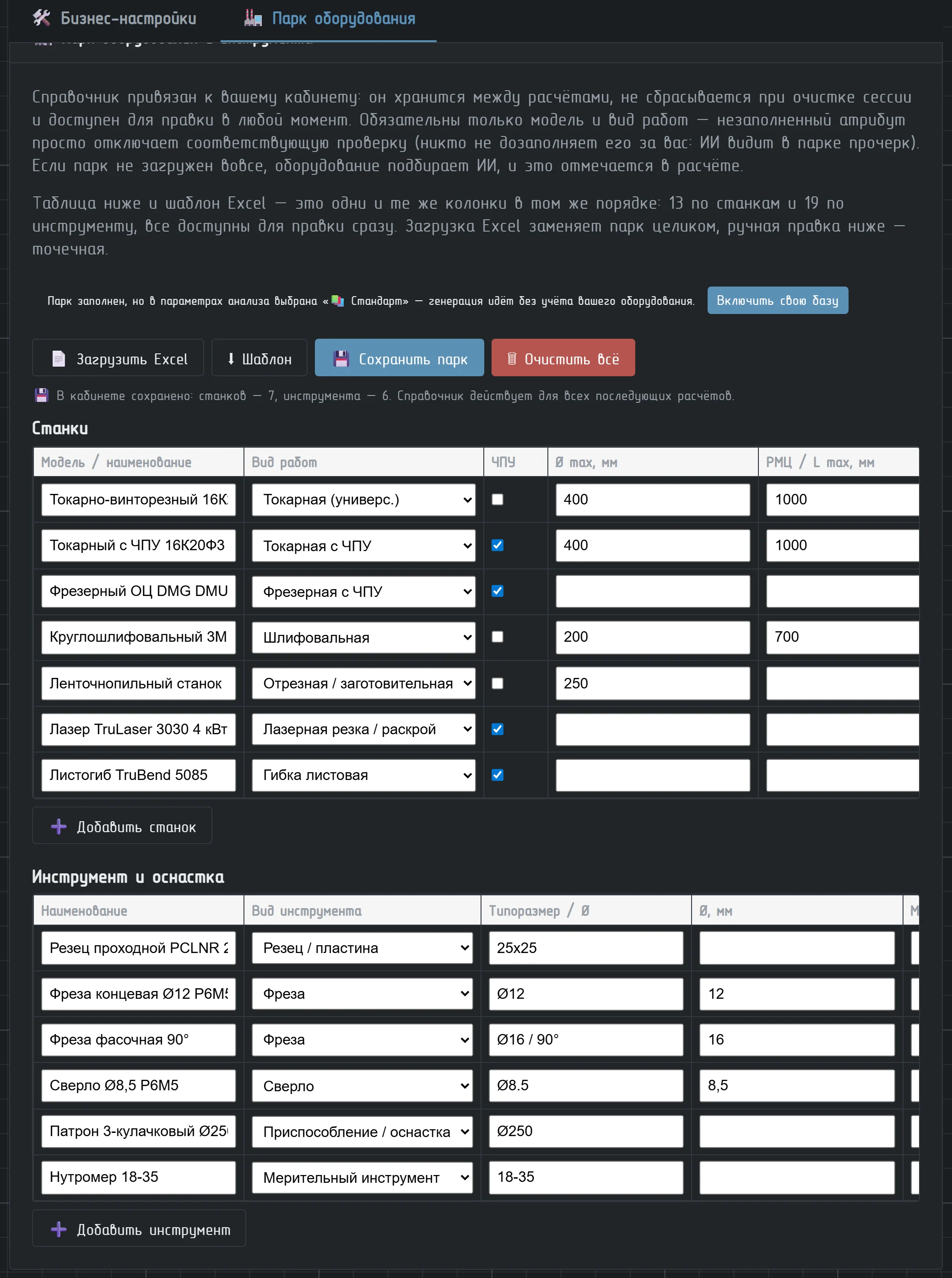

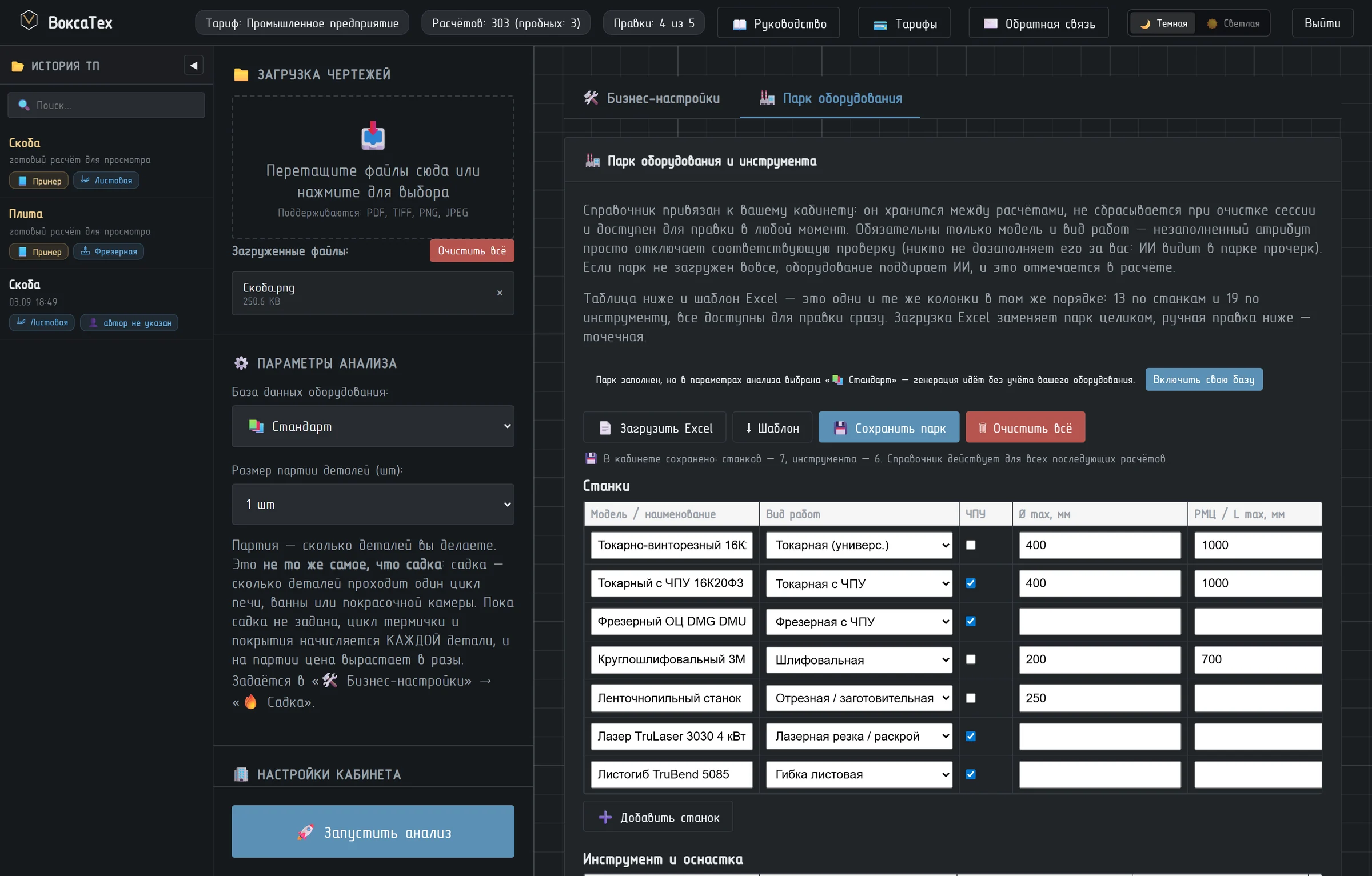

4 Свой парк оборудования и инструмента
Это то, ради чего сервис вообще отличается от «умного текста»: с загруженным парком ИИ назначает операции строго на ваши станки, проверяет, влезает ли заготовка, и считает себестоимость по вашим станко-часам. Доступно на тарифах «Малый бизнес» и «Промышленное предприятие». Парк — один на организацию: расчёты всех рабочих мест идут по нему, а правит его владелец тарифа.

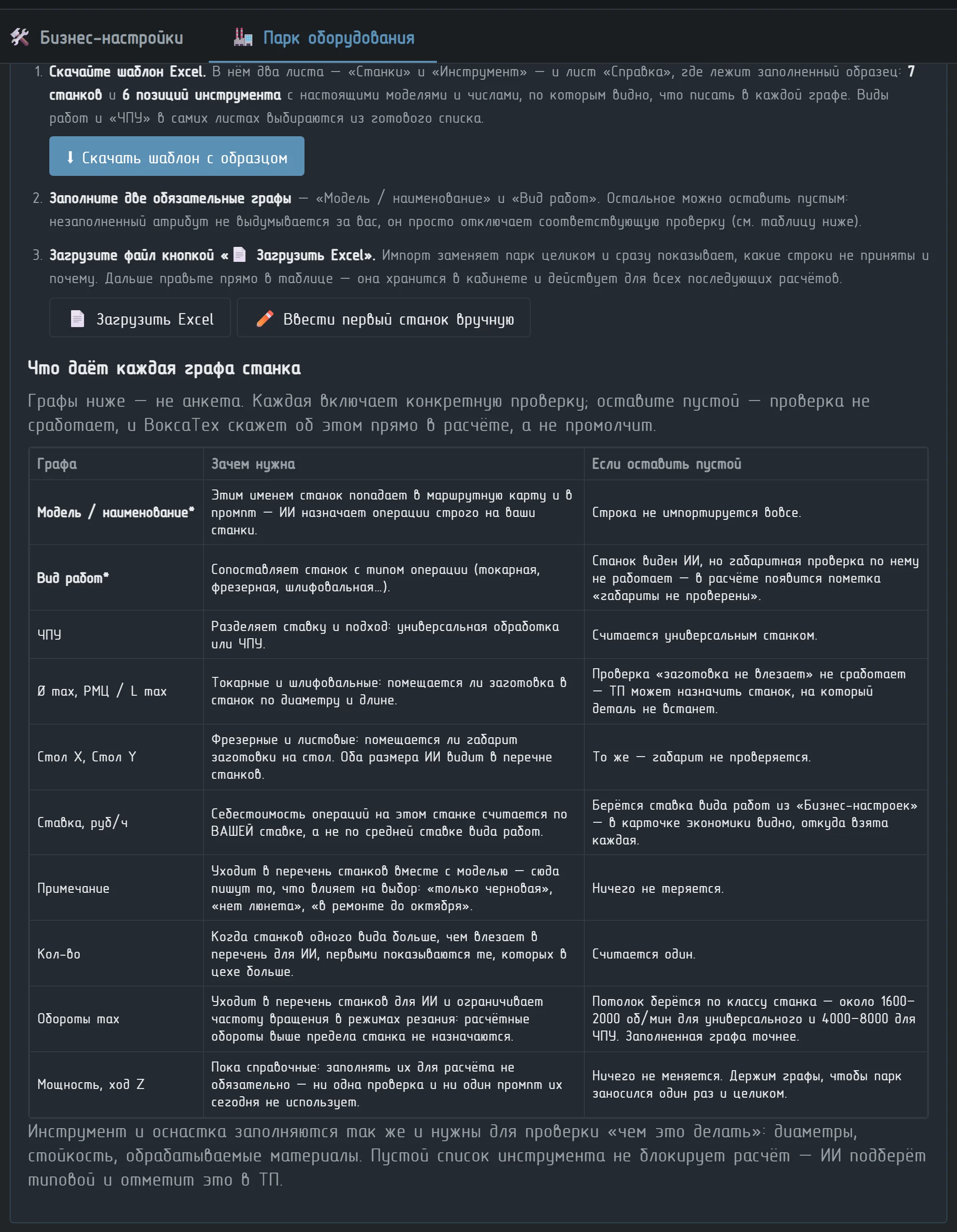

Три шага
Скачайте шаблон
Кнопка ⬇ Скачать шаблон с образцом. В файле три листа — «Станки», «Инструмент» и «Вспомогательное» — и лист «Справка» с заполненным образцом: 7 станков и 7 позиций инструмента с настоящими моделями и числами. Виды работ и «ЧПУ» в самих листах выбираются из готового списка.
Заполните две обязательные графы
«Модель / наименование» и «Вид работ». Остальное — по мере наличия данных. Незаполненный атрибут не выдумывается за вас: он просто отключает соответствующую проверку, и ВоксаТех прямо скажет об этом в расчёте, а не промолчит.
Загрузите файл
Кнопка 📄 Загрузить Excel. Импорт заменяет парк целиком и сразу показывает, какие строки не приняты и почему. Дальше правьте прямо в таблице — точечно, без повторной загрузки: ➕ Добавить станок, ➕ Добавить инструмент и 💾 Сохранить парк.
Если станков всего несколько, Excel можно не открывать вовсе — кнопка ✏️ Ввести первый станок вручную заводит строку прямо на экране.
Что включает каждая графа
| Графа | Какую проверку включает | Если оставить пустой |
|---|---|---|
| Модель* | Этим именем станок попадает в маршрутную карту и в задание для ИИ. | Строка не импортируется вовсе. |
| Вид работ* | Сопоставляет станок с типом операции. | Станок виден ИИ, но габаритная проверка не работает — в расчёте появится пометка «габариты не проверены». |
| Ø max, РМЦ | Токарные и шлифовальные: помещается ли заготовка по диаметру и длине. | Проверка «заготовка не влезает» не сработает — маршрут может назначить станок, на который деталь не встанет. |
| Стол X, Стол Y | Фрезерные и листовые: помещается ли габарит на стол. | То же — габарит не проверяется. |
| Ставка, руб/ч | Себестоимость операций на этом станке считается по вашей ставке. База та же, что у нормо-часа в бизнес-настройках: без накладных и прибыли — их проценты сервис начисляет сверху. Цена часа для заказчика сюда не пишется, иначе наценка посчитается дважды. | Берётся ставка вида работ из бизнес-настроек. |
| Примечание | Уходит в перечень станков вместе с моделью: «только черновая», «нет люнета», «в ремонте до октября». | Ничего не теряется. |
| Кол-во | Когда станков одного вида больше, чем влезает в перечень для ИИ, первыми показываются те, которых в цехе больше. | Считается один. |

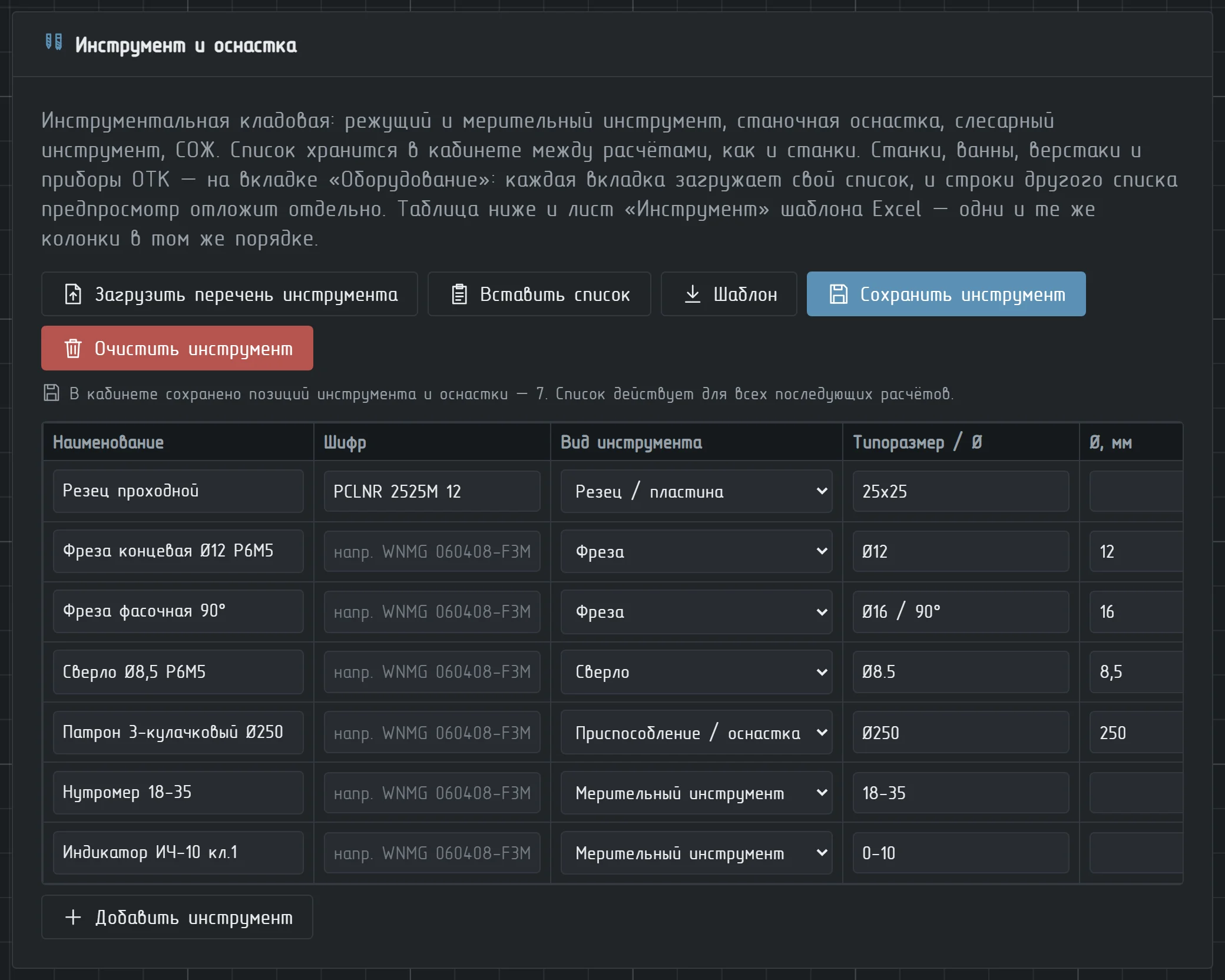

Инструмент и оснастка заполняются так же и нужны для проверки «чем это делать»: диаметры и рабочие диапазоны, обрабатываемые материалы, совместимые станки. Стойкость, цена и число кромок пока справочные — как мощность и ход Z у станков, ни одна проверка их сегодня не использует. Пустой список инструмента расчёт не блокирует — ИИ подберёт типовой и отметит это в техпроцессе.
В левой панели, в «Параметрах анализа», есть переключатель База данных оборудования со значениями 📚 Стандарт и 🔧 Своя база оборудования. Если парк заполнен, но выбран «Стандарт», генерация идёт без учёта вашего оборудования — кабинет предупредит об этом строкой на вкладке парка и кнопкой Включить свою базу.

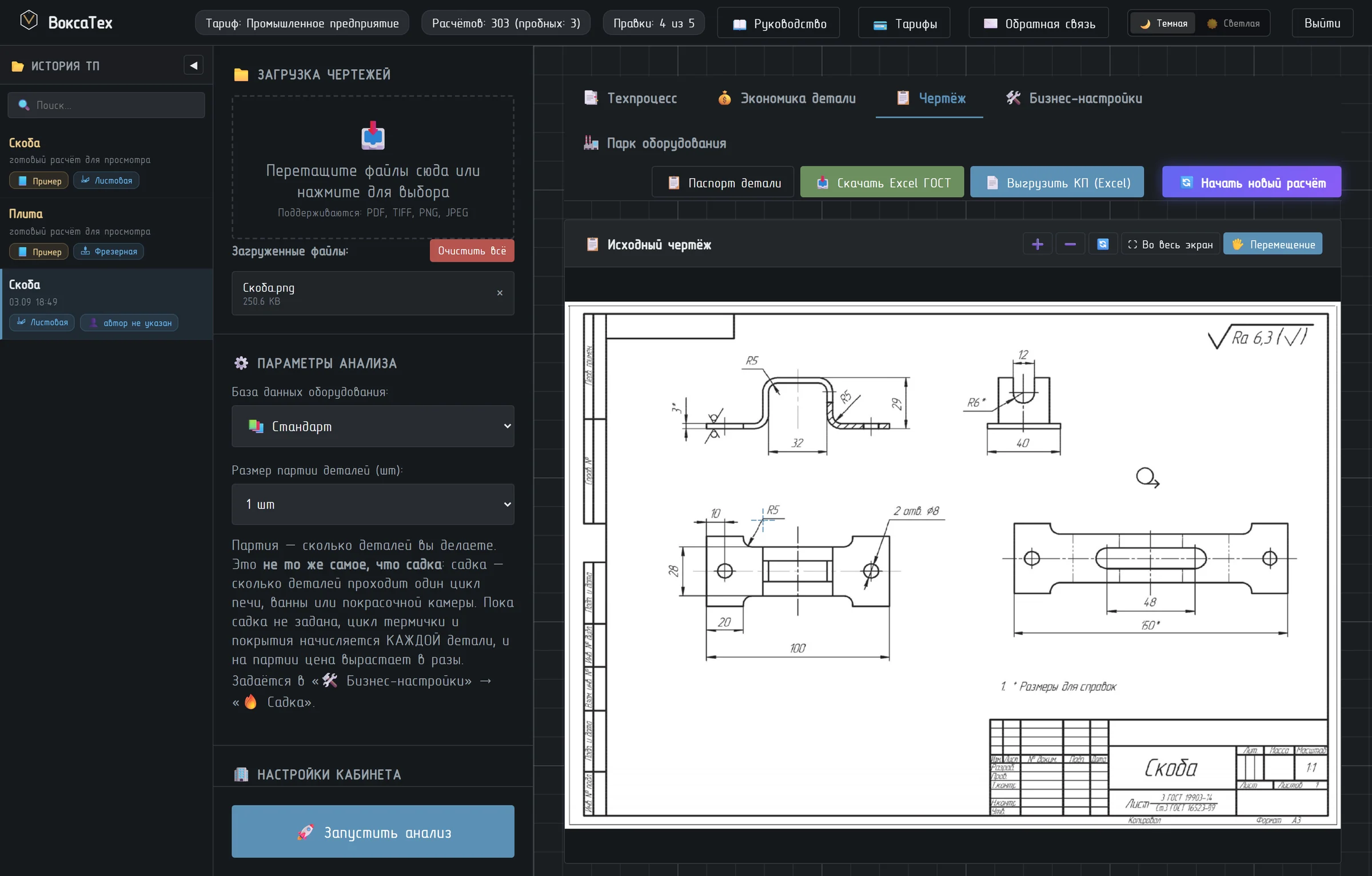

5 Шаг 1. Загрузите чертёж

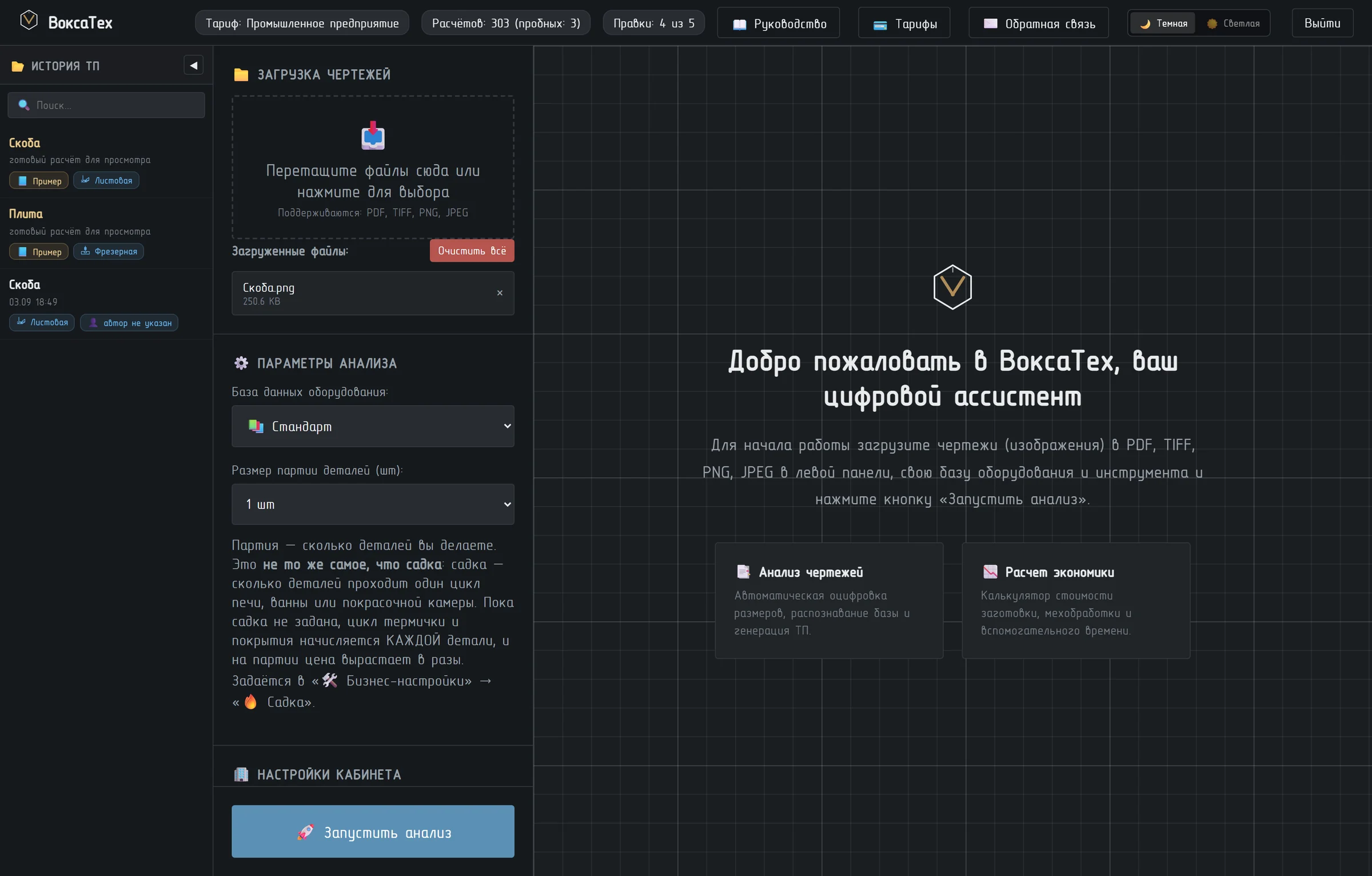

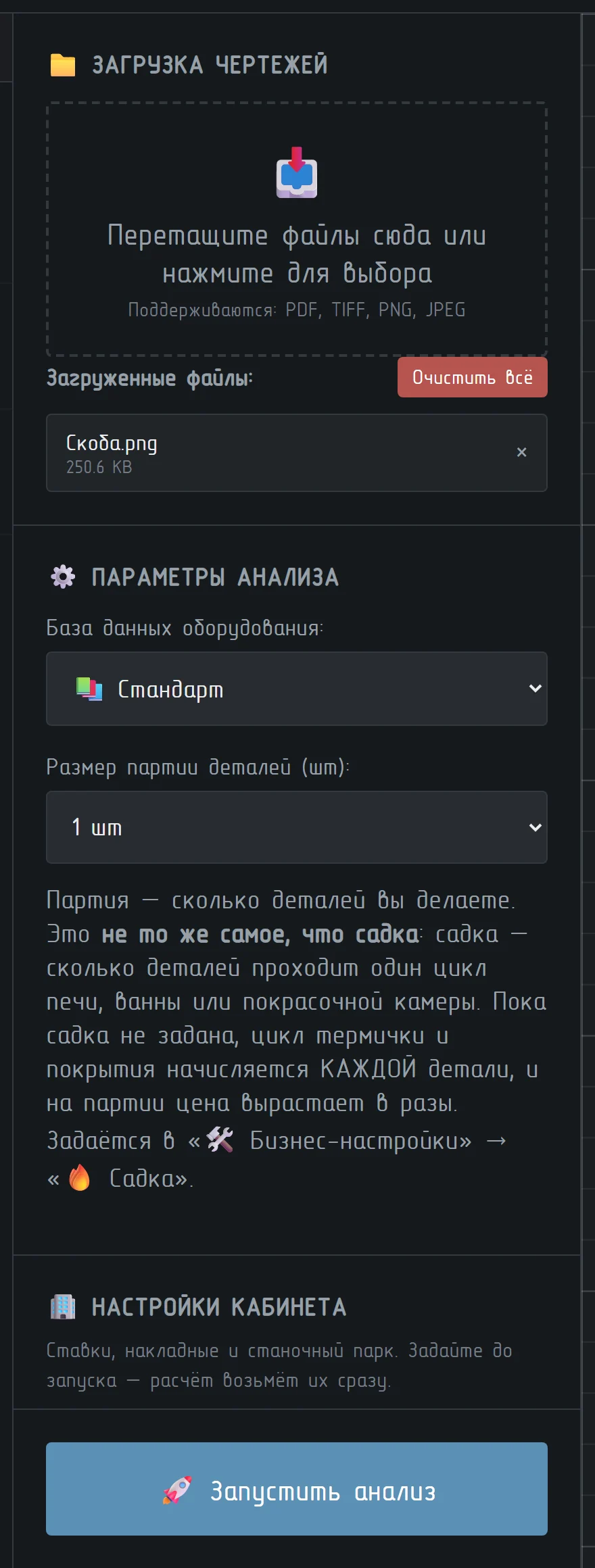

Всё управление расчётом — в левой панели. Перетащите файлы в зону загрузки или нажмите на неё для выбора.
Расчёт идёт по одной детали — нужен её чертёж с размерами. Листы одной детали читаются вместе; из альбома на изделие выберите нужный лист. Сборочный чертёж подойдёт, если на нём одна сварная конструкция со своими размерами. Снимок экрана обычно не читается — нужен файл чертежа или скан целого листа.
Спецификации и листы регистрации изменений расчёту не нужны. Загруженный альбом уезжает в модель всеми листами сразу, поэтому на толстом файле расчёт останавливается, не дойдя до паспорта: лишние листы стоят времени и мешают найти деталь.
| Параметр | Значение |
|---|---|
| Форматы | PDF, PNG, JPEG, WebP, TIFF |
| Размер файла | до 25 МБ |
| Файлов в сессии | до 40; кнопка Очистить всё убирает лишние |
| Сколько листов | Можно загрузить несколько видов одной детали — они читаются вместе. Разные детали за один раз считать нельзя: расчёт идёт по одной детали. |
PDF с текстовым слоем (выгрузка из КОМПАС, SolidWorks, NX) — лучший вариант: из него читаются штамп, перечень размеров и технические требования. Масса детали и марка материала при этом берутся из штампа, а не из догадки модели.
Скан текстового слоя не имеет: штамп и размеры распознаются с картинки, и это честно отмечается в расчёте. Чем крупнее и чище скан, тем лучше — на снимке 1024×724 размерная надпись 3,5 мм физически занимает восемь пикселей, и тут не поможет никакая модель.
Параметры анализа
- База данных оборудования — «Стандарт» (оборудование подбирает ИИ) или «Своя база» (только ваши станки). См. раздел 4.
- Размер партии — 1, 10, 50, 100 или 1000 шт. Влияет на две разные вещи. Первая очевидная: разнесение подготовительно-заключительного времени и итоговая цена детали. Вторая — сама технология: при 1000 шт ИИ предложит другую оснастку и другой способ получения размеров, чем при штучном изготовлении. Партию можно поменять и после расчёта — кнопкой «Пересчитать экономику», но тогда пересчитаются только деньги: маршрут останется тот, что построен под исходную партию.
| Партия | Тип производства | Что меняется в маршруте |
|---|---|---|
| 1 шт | единичное | Универсальные станки, разметка и кернение, универсальная оснастка. Специальный инструмент под один размер не окупается. |
| 10 шт | мелкосерийное | Появляется смысл в простой оснастке и в наладке на партию: она разносится уже на десять деталей. |
| 50 и 100 шт | среднесерийное | Кондукторы, ступенчатый и комбинированный инструмент, ЧПУ вместо универсала. 50 и 100 намеренно в одной ступени — это один тип производства. |
| 1000 шт | крупносерийное | Специальная оснастка, многоместные приспособления, автоматические циклы. Здесь же ИИ может отдельной строкой посоветовать другой способ получения детали — штамповку вместо резки с гибкой, литьё вместо точения. |
Если при вашей партии выгоднее другой способ получения детали, ВоксаТех напишет об этом строкой вида «ОБЪЁМ ПАРТИИ: при 1000 шт вместо … обычно выгоднее …» и на этом остановится. Маршрут, заготовка и расчёт останутся прежними: по утверждённой заготовке уже посчитаны масса, цена металла и КИМ, и переписать её без вашего решения значило бы выставить счёт по одной заготовке, а маршрут отдать по другой. Точки окупаемости оснастки в сервисе нет — совет говорит «посмотрите сюда», а не «выгода составит N рублей».
Дальше — 🚀 Запустить анализ. списывает 1 расчёт

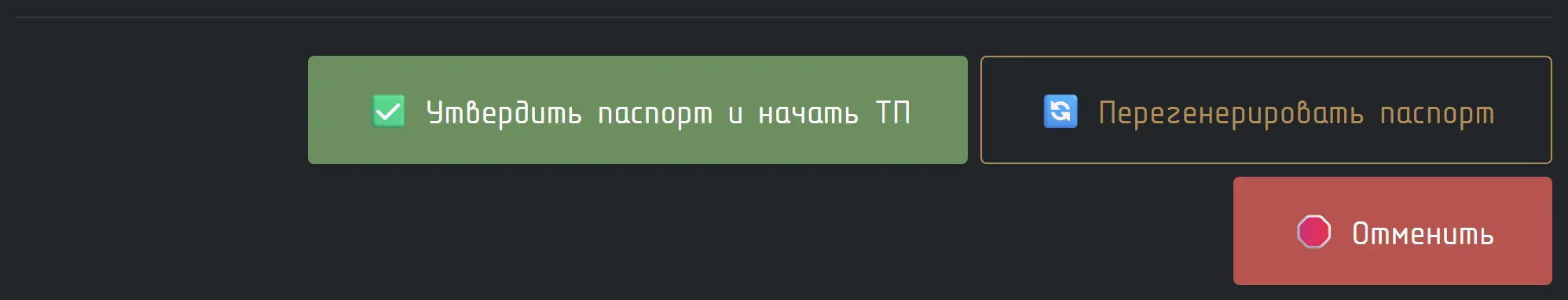

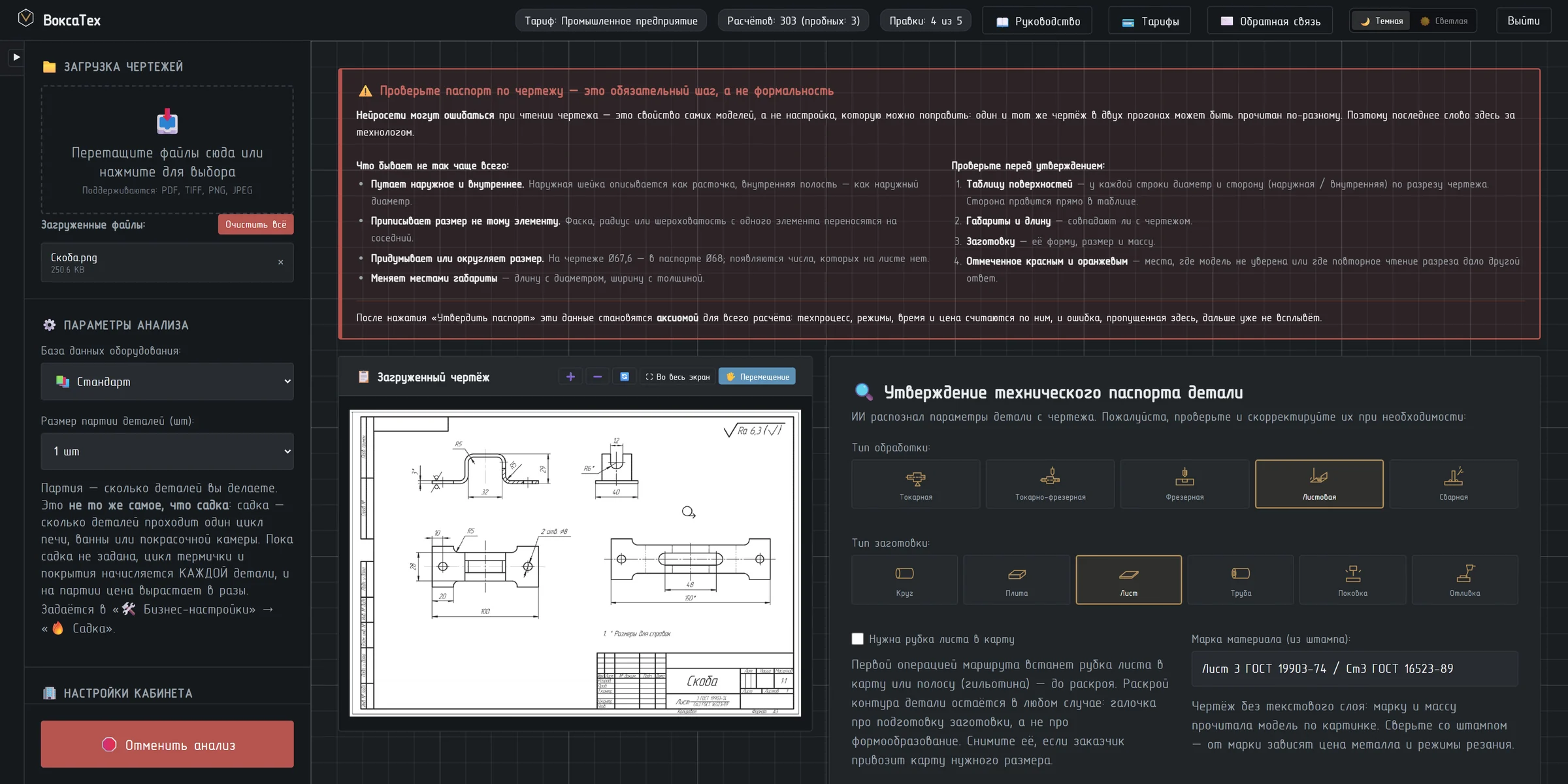

6 Шаг 2. Проверьте паспорт детали

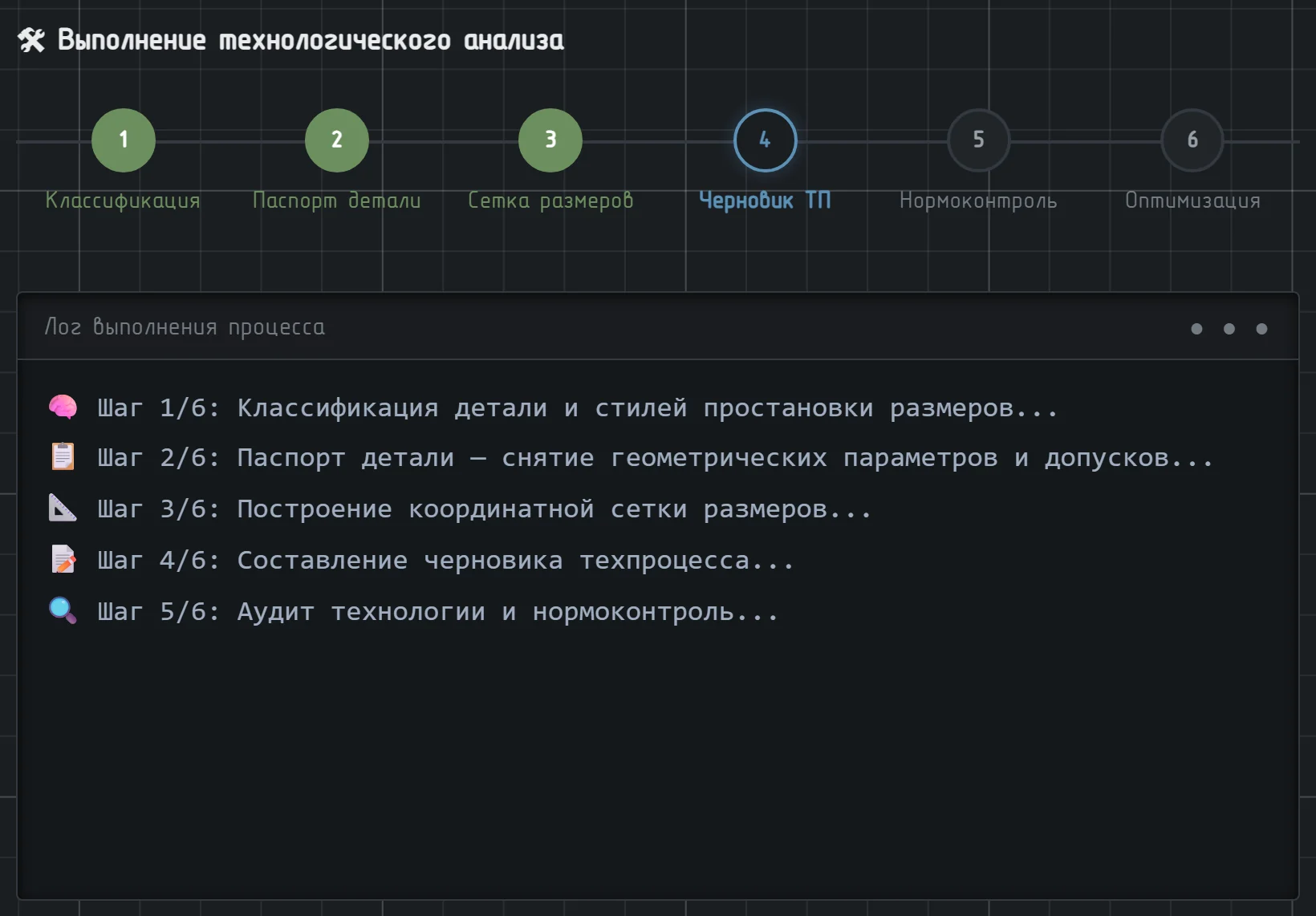

Через несколько минут после запуска расчёт останавливается и показывает, что именно он прочитал с чертежа. Это единственная точка, где вы вмешиваетесь — и самая важная страница этого руководства.
Что модель путает чаще всего
Нейросети ошибаются при чтении чертежа — это свойство самих моделей, а не настройка, которую можно поправить: один и тот же чертёж в двух прогонах может быть прочитан по-разному. Типовые ошибки известны наперёд:
- Путает наружное и внутреннее. Наружная шейка описывается как расточка, внутренняя полость — как наружный диаметр.
- Приписывает размер не тому элементу. Фаска, радиус или шероховатость переносятся на соседний элемент.
- Придумывает или округляет размер. На чертеже Ø67,6 — в паспорте Ø68.
- Меняет местами габариты — длину с диаметром, ширину с толщиной.
Колонка «В ТП» показывает, каким переходом обернётся выбранная сторона. Перепутанная сторона разворачивает весь маршрут: вместо расточки появляется обточка, вместе с ней — другой инструмент, другие режимы и другое время.

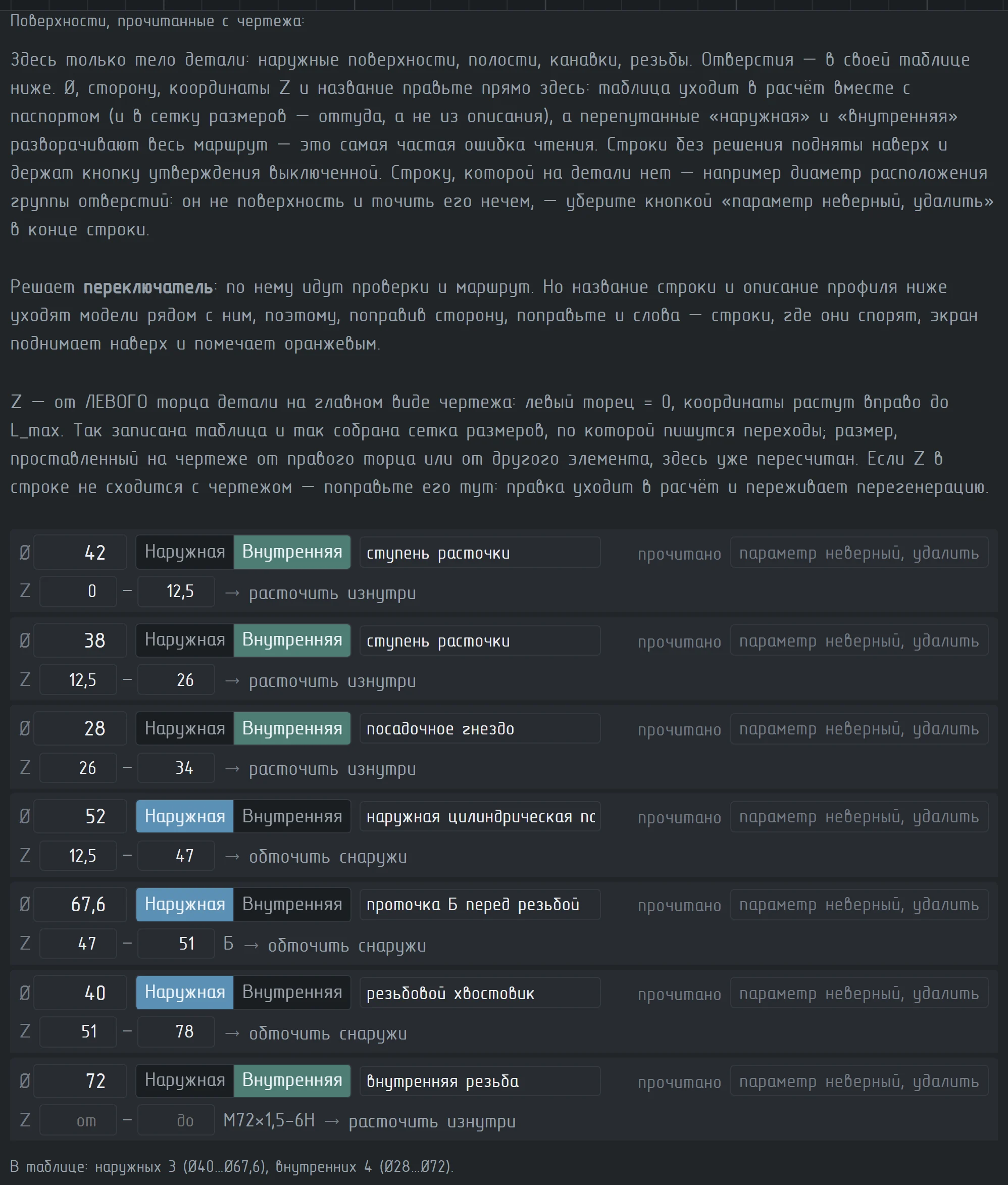

Таблица поверхностей
Строки, по которым решение не принято, поднимаются наверх и держат кнопку утверждения выключенной — пропустить такую строку нельзя. Красным и оранжевым отмечены места, где модель не уверена или где повторное чтение разреза дало другой ответ.
| Графа | Что в ней решается |
|---|---|
| Ø, мм | Диаметр поверхности. Он на чертеже проставлен всегда — это то, что модель читает увереннее всего. |
| Сторона | Наружная или внутренняя. Решает переключатель: по нему идут проверки и маршрут. Название строки уходит модели рядом с ним, поэтому, поправив сторону, поправьте и слова — строки, где они спорят, экран поднимает наверх и метит оранжевым. |
| В ТП | Чем обернётся выбранная сторона в техпроцессе: «обточить снаружи» или «расточить изнутри». Это не поле ввода, а подпись — она показывает последствие выбора до того, как расчёт пойдёт дальше. |
| Z от–до, мм | Где участок стоит вдоль оси. Ноль — левый торец детали на главном виде, координаты растут вправо. Это правило сервиса, а не чтение чертежа: размер, проставленный на чертеже от правого торца или от соседнего элемента, здесь уже пересчитан. Из этих координат код собирает сетку размеров, по которой пишутся переходы, — поэтому неверный Z стоит дороже, чем кажется. |
| Обозначение | Буква с чертежа («Б») или обозначение резьбы («М72×1,5‑6Н»). |
| Источник | Откуда взялись координаты строки. «Прочитано» — размеры проставлены на чертеже. «Расчёт» — координат на чертеже нет, модель их пересчитала, и рядом написано, из каких размеров. «Не прочитано» — разобрать не удалось; такие строки и надо смотреть первыми. |
| параметр неверный, удалить |
Убирает строку целиком. Нужна чаще, чем кажется: модель иногда записывает поверхностью то, что поверхностью не является, — например диаметр расположения группы отверстий. Точить его нечем, а в маршруте он превратится в обточку. |
Диаметр модель почти всегда читает верно, а вот координату вдоль оси — через раз: на чертеже она бывает проставлена от другого торца, цепочкой или вовсе от соседнего элемента. При этом именно по Z различаются два одинаковых Ø (полость у левого торца и буртик у правого), и по ним же строится сетка, из которой генератор берёт длины переходов. Если строка с «Расчёт» в графе «Источник» не сходится с чертежом — поправьте Z прямо здесь: правка уходит в расчёт и переживает перегенерацию паспорта.

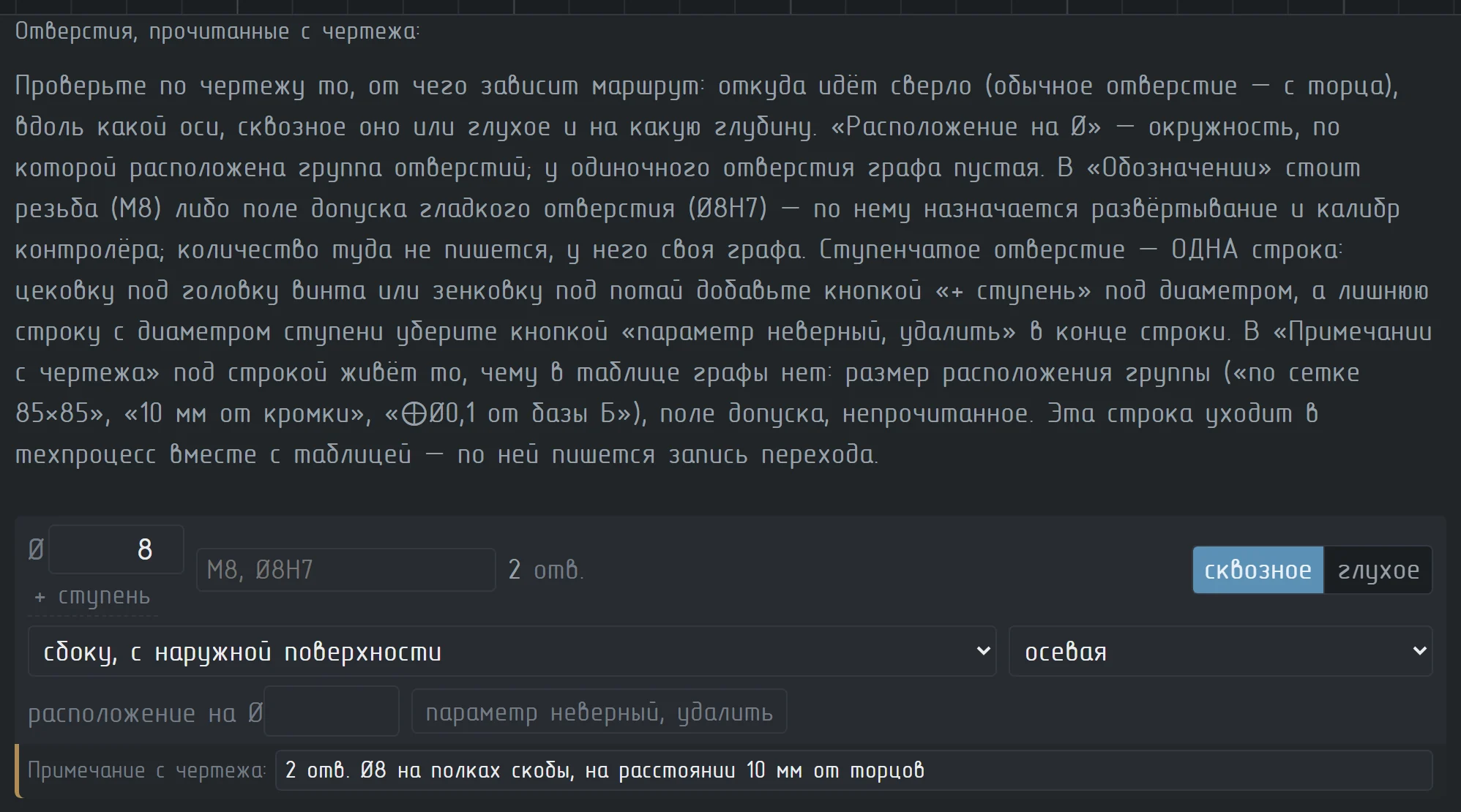

Таблица отверстий
Каждое число в строке названо один раз и подписано: «Ø 8», «М8» в графе обозначения, «4 отв.» в графе количества. Количество в обозначение не пишется — у него своя графа.
| Графа | Что в ней |
|---|---|
| Ø, мм | Диаметр самого отверстия. Здесь же кнопка + ступень — см. ниже. |
| Обозначение | Резьба («М8») либо поле допуска гладкого отверстия («Ø8H7»). Графа правится на месте, и заполнять её стоит: по ней контроль ОТК отличает развёрнутое отверстие под калибр от простого сверления, а это разное время в счёте. |
| Откуда · Ось · сквозное/глухое · Глубина |
Откуда идёт сверло, вдоль какой оси, проходит ли насквозь и на какую глубину. У глухого глубина обязательна. |
| Кол-во | Сколько таких отверстий в группе. |
| Расположение на Ø | Окружность, по которой расположена группа. Её нельзя путать с наружным габаритом детали: у квадратного фланца 120×120 окружность четырёх отверстий по схеме 85×85 равна Ø120,2 — больше, чем «размер под ключ», и это нормально. У одиночного отверстия и у отверстий по сетке графа пустая — там размер расположения идёт в примечание. |
| Примечание с чертежа | Строка под каждым отверстием, видна всегда и правится на месте. В ней лежит всё, чему в таблице нет своей графы: размер расположения группы («по сетке 85×85», «⊕Ø0,02 от базы Б»), поле допуска, непрочитанное. Это не украшение — примечание уходит в расчёт и попадает в запись перехода, так что размер расположения группы должен быть назван либо здесь, либо в графе «Расположение на Ø». |
| параметр неверный, удалить |
Убирает строку. Нужна по своей причине: строку, которую модель ошибочно записала поверхностью, сервер не выбрасывает, а переносит в таблицу отверстий — без кнопки в обеих таблицах ошибка просто переехала бы этажом ниже. |
Отверстие под винт с цековкой («М8, а в нём ступенькой Ø13 глубиной 5») — это одно отверстие. Кнопка + ступень в графе диаметра раскрывает три поля прямо в ячейке: ступень Ø 13, глуб. 5, угол. Угол отличает коническую зенковку под потай (120°) от плоской цековки под головку винта — у цековки он пустой.
Модель по старой привычке иногда раскладывает такое отверстие на две строки — «4 отв. М8» и отдельно «4 отв. Ø13». Так оставлять нельзя: на детали окажется восемь отверстий вместо четырёх, ступень потеряет соосность с резьбой, а цековка может встать после метчика. Поставьте ступень основной строке и уберите лишнюю кнопкой параметр неверный, удалить. Правильный порядок — сверление, потом цековка или зенковка, потом развёртывание либо резьба, и всё за один установ.
Отличие глухого отверстия от сквозного — это не пометка, а глубина обработки. Переключив её, проверьте заодно координаты Z у той же строки: если в паспорте останется «глухое, Z 24,5…30», генератор пойдёт за координатами и напишет «сверлить на глубину 5,5» — при верной галочке и верном описании словами. Паспорт, спорящий сам с собой, ошибок не показывает: он просто отдаёт в расчёт ту версию, которая записана в строке таблицы.
Заготовка
- Тип заготовки — круг, плита, лист, труба, поковка, отливка. Круг и плита не привязаны к типу детали: диск под фланец можно взять из плиты, а кронштейн — из обрезка круга; заготовку и её массу в любом случае считает сервер по действующим припускам и сортаменту. Умолчание подставляется по типу детали (тело вращения — круг, фрезерная — плита, листовая — лист) и меняется вместе с ним, пока вы не выбрали своё.
- Форма заготовки — по умолчанию цилиндр. Фасонную отливку или поковку выбирают, когда контур детали далёк от круга: тогда в стружку не уходят углы.
- Охватывающий Ø детали — у детали с квадратным фланцем или лысками описанная окружность больше наружного размера, и круг под заготовку выбирают по ней. Пусто — сервер посчитает сам, его значение показано серым; кнопка ↺ авто возвращает расчёт сервера.
- Габаритный ящик детали — X, Y, Z. Показывается вместо охватывающего Ø, когда выбрана фасонная заготовка: у неё габарит задают три размера, а не диаметр.
- Масса детали (из штампа) — её ВоксаТех берёт из основной надписи чертежа, а не из оценки модели. Если чертёж — скан или графа пуста, впишите массу сюда: по ней считаются КИМ и стоимость металла.
Отдельная операция отрезки стоит станко-часа и уезжает в счёт заказчику. Спрашиваем именно потому, что ответ зависит от вашей закупки, а не от чертежа: одни покупают пруток и режут его сами, другие получают заготовки уже в размер.
Подпись у галочки меняется вместе с видом заготовки, и вопрос за ней каждый раз разный. У прутка и трубы — резать ли пруток в размер. У листа — рубить ли карту на полосы до раскроя (сам раскрой контура лазером или плазмой есть всегда и этой галочки не касается). У сварной сборки — приходят позиции спецификации сортаментом или уже раскроенными; подготовка кромок под шов остаётся в любом случае. У поковки и отливки галочки нет вовсе: там резать нечего.
Пруток и трубу режет отрезной станок — ленточная пила. Плиту и широкую карту он не режет: заготовка зажимается в тисках по сечению, широкая карта в них не базируется, а ширина реза ограничена паспортом станка. Для них годится термическая резка или гильотина. Поэтому в маршруте плиты 450×320 вы не увидите ленточнопильного, даже если это единственный отрезной станок в вашем парке, — вместо подмены техпроцесс честно скажет «Требуется дооснащение». Тот же порядок везде: сначала «чем режут правильно», потом «есть ли такое в парке».
Модель не выбирает форму заготовки и охватывающий габарит: их ставите вы, и они переживают перегенерацию паспорта. Именно эти два поля отделяют «дорого, зато точно» от «дёшево, зато не влезет».
Таблица сварных швов
Появляется, только если тип обработки — «🔧 Сварная конструкция». У точёной детали шва не бывает, и пустая таблица на экране утверждения хуже её отсутствия.
- Катет и длина шва задают время сварочной операции. Не число швов: угловой шов однопроходен до катета 5 мм, при 6–9 идёт в два прохода, при 10–14 — в три, и на этом трудоёмкость метра скачком удваивается.
- ГОСТ и способ обязаны совпадать между собой. Обозначение по ГОСТ 5264‑80 — это ручная дуговая сварка, полуавтоматическим режимам соответствует ГОСТ 14771‑76. Поэтому способ по умолчанию ставится по обозначению шва с чертежа, а не по тому, что стоит в цехе: погонная норма ручной и механизированной сварки при катете 5 мм отличается вдвое.
- Если подходящего аппарата в вашем парке нет, строка об этом скажет, а в техпроцессе появится «Требуется дооснащение». Способ при этом не подменяется — иначе молча изменились бы и режимы, и время.
- Швы на сборочном чертеже читаются не все: недостающий добавьте кнопкой + шов под таблицей, лишний уберите кнопкой параметр неверный, удалить. Незаполненная графа расчёт не держит.
Три кнопки внизу экрана
| Кнопка | Что делает | Цена |
|---|---|---|
| ✅ Утвердить паспорт и начать ТП |
Фиксирует данные и запускает построение техпроцесса. После этого паспорт не оспаривается ни одним следующим шагом. | включено в расчёт |
| 🔄 Перегенерировать паспорт |
Перечитывает чертёж с учётом ваших замечаний из поля «Замечания к паспорту детали». Пишите конкретно: «Ø42 — внутренняя расточка, не наружная шейка». Ваши правки в таблицах при этом не теряются — сторона, координаты Z, названия строк, вид и форма заготовки и удалённые строки возвращаются поверх нового чтения. | 1 обращение к ИИ |
| 🛑 Отменить | Прекращает расчёт. | бесплатно |
Кнопки «считать размеры от другого торца» здесь больше нет, и это осознанно: координаты Z всегда отсчитываются от левого торца детали на главном виде, а не от базы, выбранной на чертеже. Если Z в строке не сходится с чертежом — правится сама строка, а не система координат целиком.
- Таблица поверхностей — у каждой строки диаметр и сторона по разрезу чертежа.
- Координаты Z — особенно там, где в графе «Источник» стоит «Расчёт».
- Лишние строки — того, чего на детали нет, здесь быть не должно.
- Габариты и длина — совпадают ли с чертежом.
- Заготовка — вид, форма, размер, масса и галочка отрезки.
- Отмеченное красным и оранжевым — места, где модель не уверена.
7 Шаг 3. Пока идёт расчёт
После утверждения паспорта работа идёт сама. Полный расчёт занимает 15–20 минут: столько времени модель тратит на размышления, и именно поэтому техпроцесс выходит с режимами и временем, а не общими словами.
Что происходит на каждом шаге:
| Шаг | Что делает |
|---|---|
| 1 · Классификация | Тип детали и стиль простановки размеров на чертеже. |
| 2 · Паспорт детали | Геометрия, допуски, поверхности, отверстия. Здесь расчёт и останавливается, чтобы вы его проверили. |
| 3 · Сетка размеров | Координатная сетка: каждый размер получает своё место на оси детали. |
| 4 · Черновик ТП | Первый вариант маршрута: операции, переходы, оборудование, режимы. |
| 5 · Нормоконтроль | Проверка готовой технологии: размеры, режимы, инструмент, заготовка. |
| 6 · Оптимизация | Замечания проверки вносятся в документ. То, к чему замечаний нет, остаётся как было. |
Расчёт идёт на сервере. Если вы ушли на тарифы или закрыли страницу, вверху появляется кнопка ↩ Вернуться к расчёту, а в истории — строка текущего прогона. Если расчёт сорвётся, он возвращается на баланс автоматически.
Такое бывает — обновление сервиса, перезагрузка машины. Расчёт живёт в памяти процесса и вместе с ним прерывается, но ваши решения не теряются: утверждённый паспорт со всеми правками сохраняется отдельно.
Если обрыв случился до утверждения паспорта — расчёт возвращается на баланс. Если после — вы попадаете обратно на экран утверждения паспорта, с вашими сторонами поверхностей, координатами Z, названиями строк, видом заготовки и галочками на месте. Деньги в этом случае не возвращаются и повторно не списываются: расчёт отмотан назад, а не потерян, и нажатие «Утвердить паспорт» просто продолжает его с того же места.

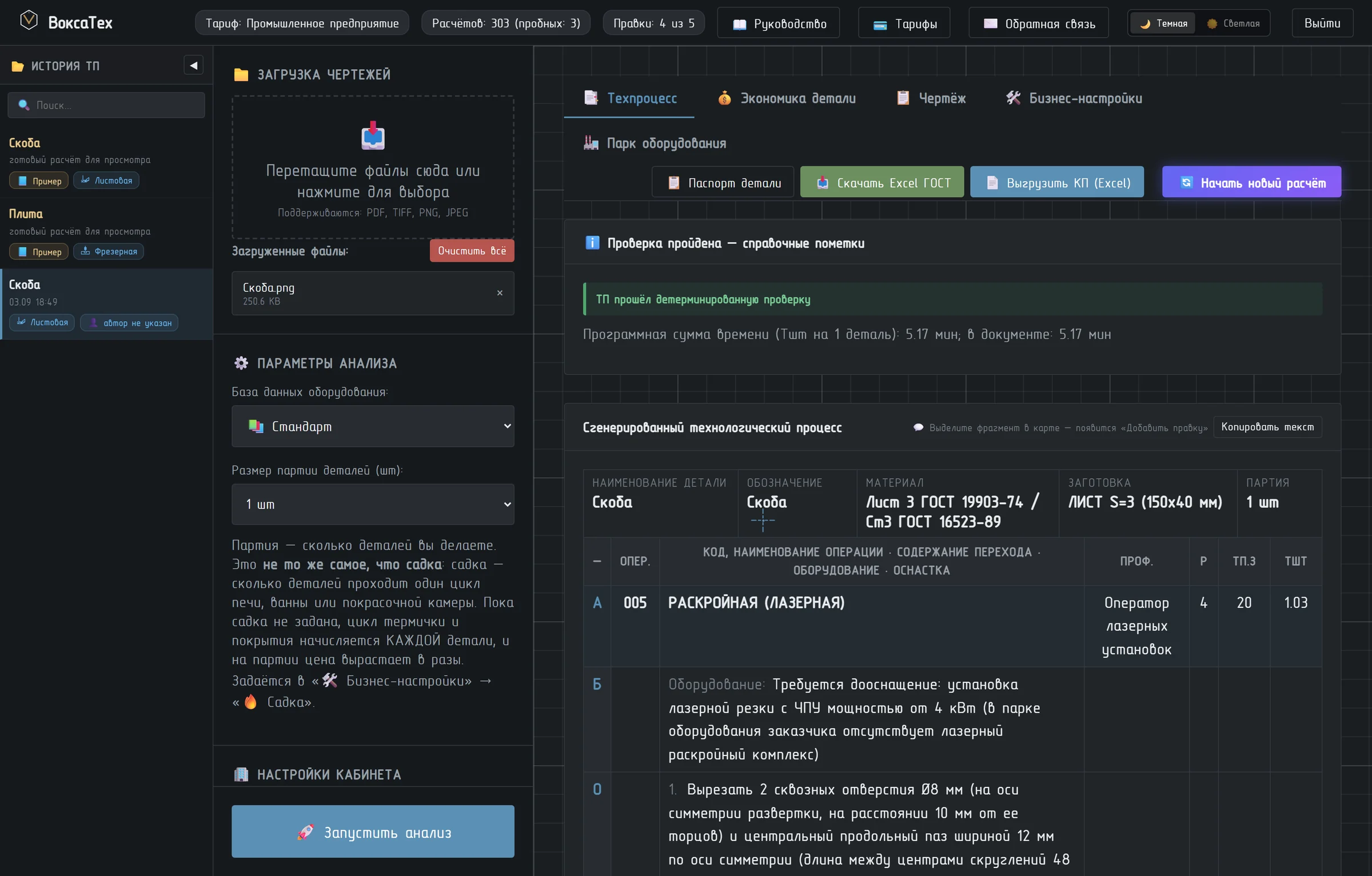

8 Шаг 4. Разберите результат

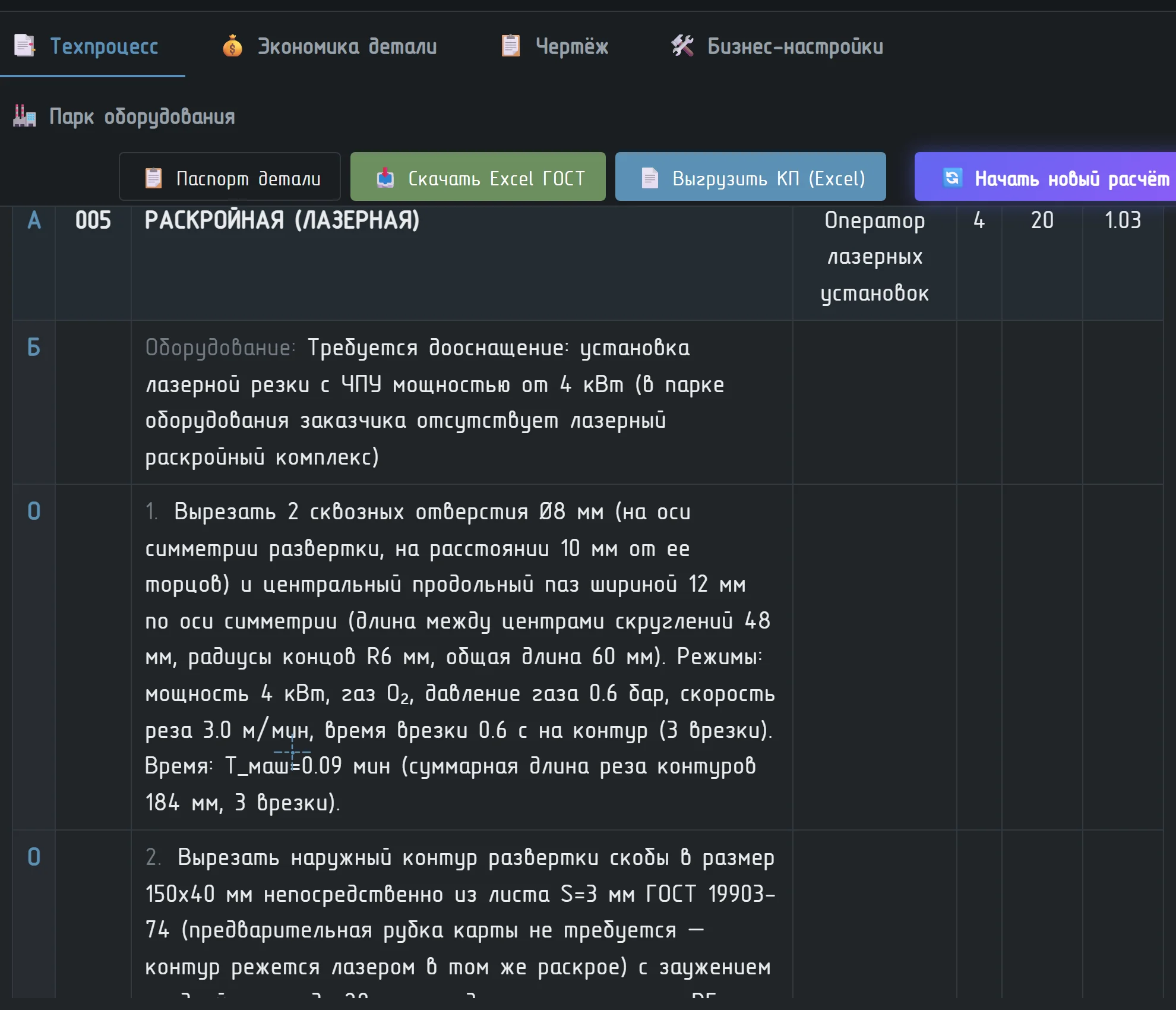

Результат разложен по вкладкам: техпроцесс, экономика детали, чертёж, бизнес-настройки и парк оборудования.
В шапке результата рядом с выгрузками появилась кнопка 📋 Паспорт детали — она открывает утверждённый паспорт уже посчитанного техпроцесса. Раньше посмотреть, что именно было утверждено, можно было только начав расчёт заново. Сама кнопка ничего не списывает; платит следующее нажатие «Утвердить паспорт» — оно запускает вторую полную генерацию и заводит отдельную карточку в истории. открыть — бесплатно

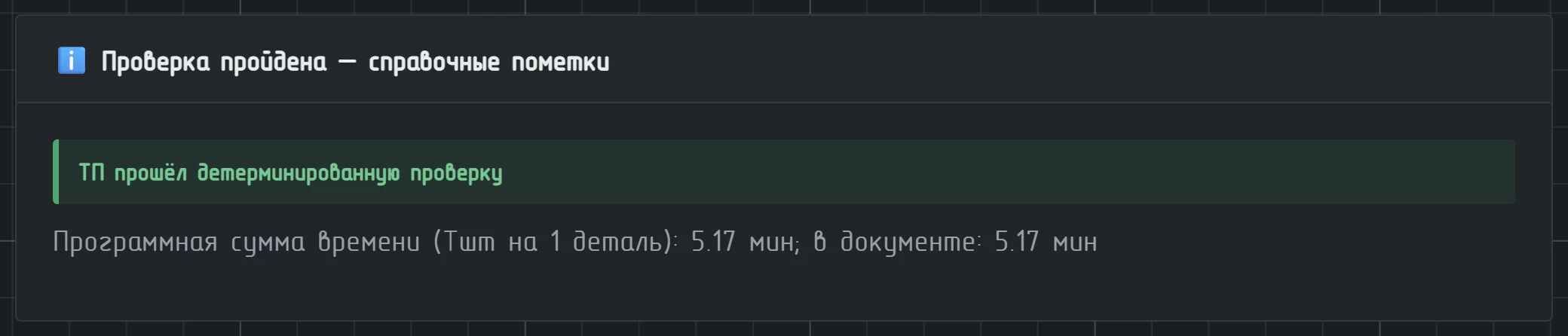

Блок проверки
Часть замечаний ставит не модель, а код — по чертежу, паспорту и справочнику режимов. Такие проверки не зависят от настроения модели и отрабатывают на каждом расчёте: размер, которого нет на чертеже; внутренний диаметр больше наружного; режимы за пределами справочника; заготовка в тексте ТП, не совпадающая с утверждённой; поле допуска, которого нет в ГОСТ 25346; припуск, который никто не снял; служебные имена сервиса, попавшие в текст для цеха.
У замечания три выхода — исправить, подписать или пропустить, — и обращение к ИИ тратит только первый. Исправить можно двумя способами: собрать замечания по одному и отправить их вместе с остальными правками либо разом отдать модели все блокирующие.
| Выход | Что это значит | Цена |
|---|---|---|
| ✏️ Отправить в правку |
Подставляет текст замечания в поле корректировок под картой. Дальше правки уходят все вместе, одной перегенерацией. Кнопка стоит у каждого замечания отдельно — можно собрать несколько и отправить разом. | сбор — бесплатно |
| 🔧 Исправить автоматически |
Кнопка в шапке блока. Отправляет модели все блокирующие замечания сразу и просит поправить только их. Меняет текст ТП; сколько строк изменилось — видно в журнале выполнения. | 1 обращение к ИИ |
| ✍ Оформить решение технолога |
Подпись под замечанием, которое так и задумано: нужного станка нет в парке, требуется кооперация или дооснащение. Техпроцесс не меняет, пояснение обязательно. | бесплатно |
| ⤼ Пропустить замечание |
Выпуск документа вопреки претензии проверки — когда замечание к этому документу не относится, а исправить его нечем. Причина обязательна, документ выходит с пометкой «выпущен вопреки замечаниям проверки». | бесплатно |
Подпись говорит «так и задумано, беру производственное решение на себя»; пропуск — «претензию вижу, выпускаю под свою ответственность». В документе это две разные пометки, и обе видны в отчёте и в архиве. Обе снимаются кнопкой «Отменить». Кнопка пропуска появляется только у замечаний, которые держат выгрузку: закрывать глаза на предупреждение, которое ничего не блокирует, незачем.

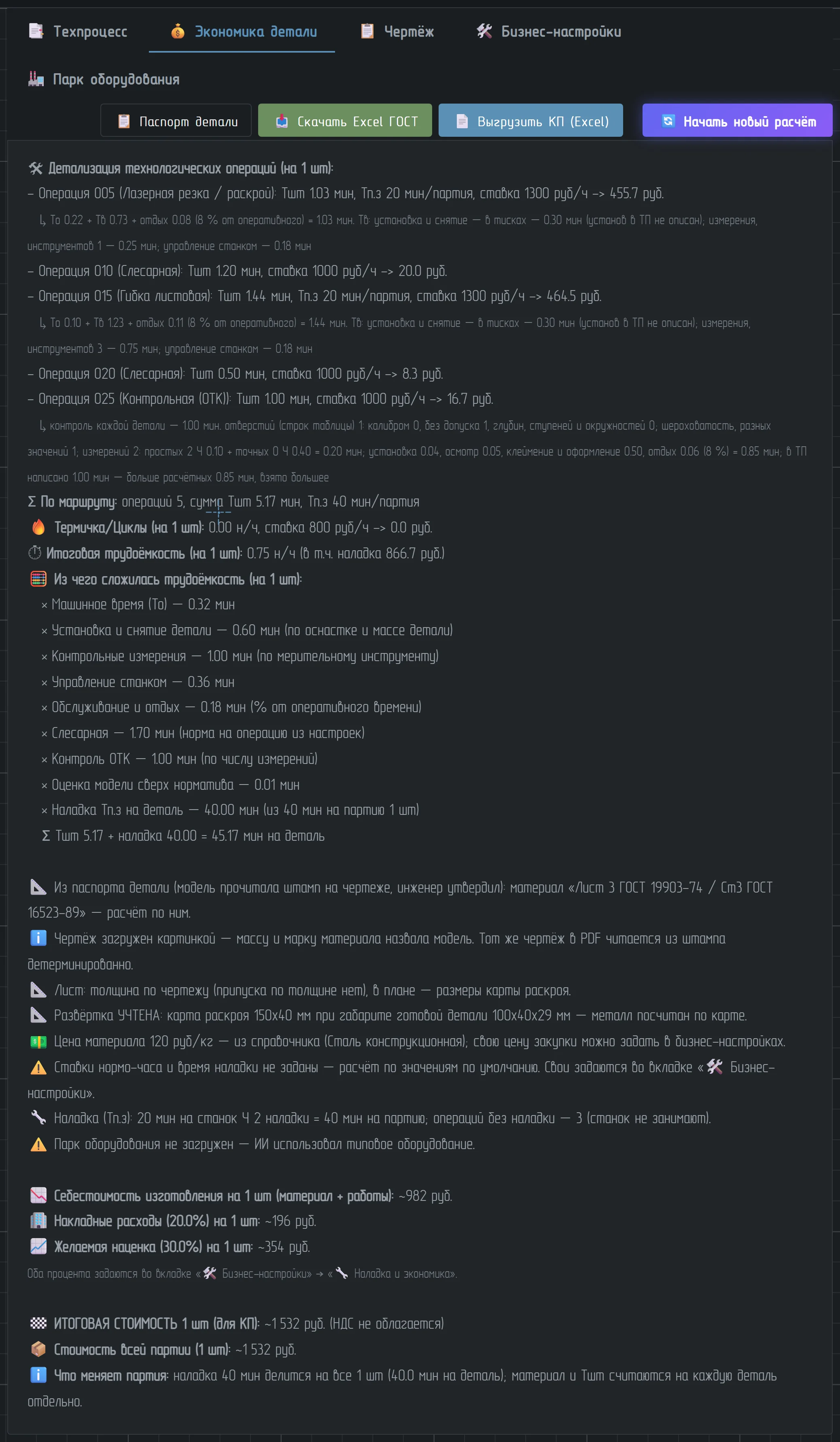

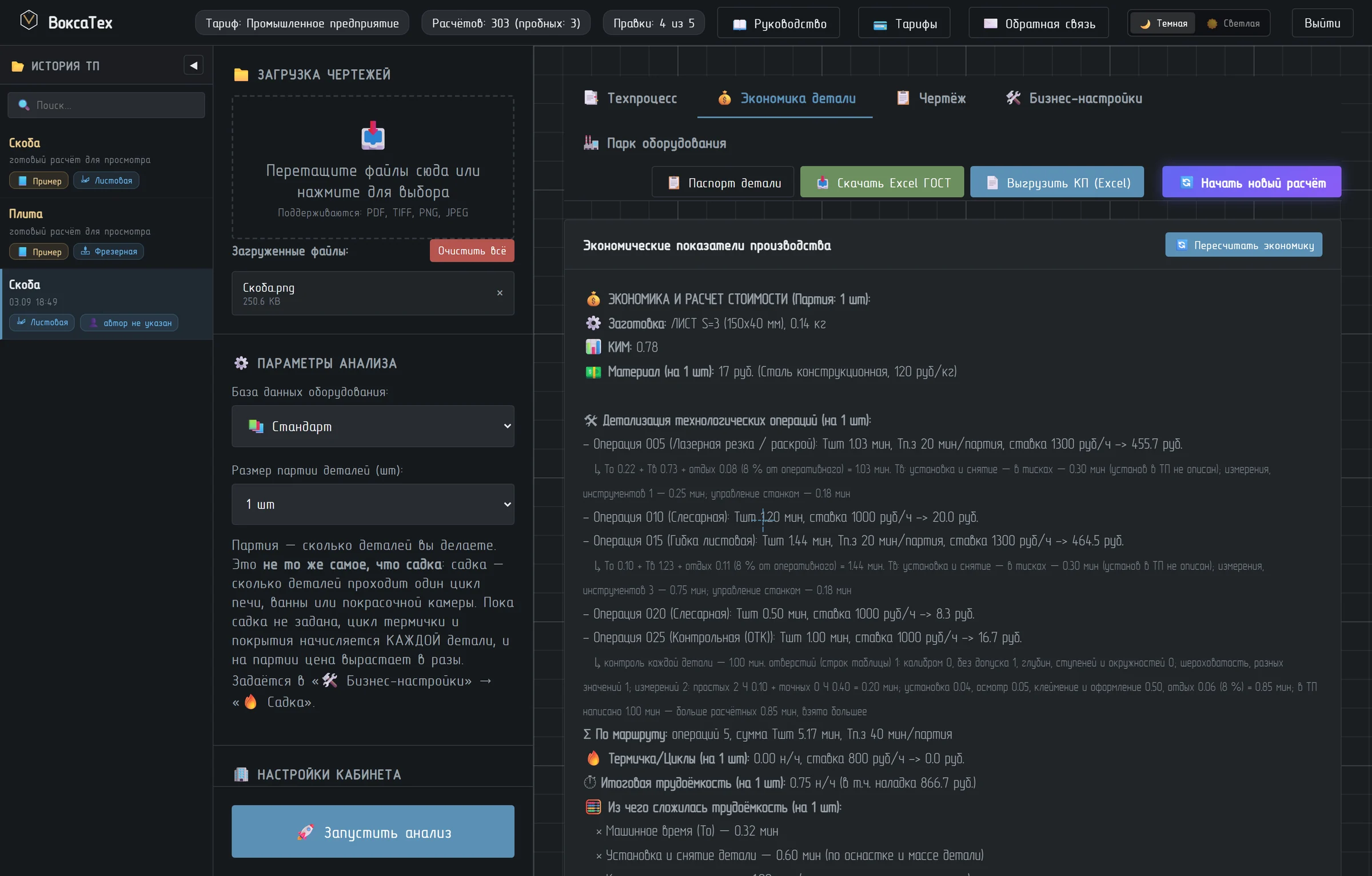

Экономика детали
Под каждой операцией стоит строка «↳», в которой видно, из чего сложилось её штучное время: То 0,22 + Тв 0,73 + отдых 0,08 (8 % от оперативного) = 1,03 мин. Тв: установка и снятие — в тисках — 0,30 мин; измерения, инструментов 1 — 0,25 мин; управление станком — 0,18 мин. Это сделано ради одной вещи: спорить с числом, у которого не видно слагаемых, можно только целиком, а спорить обычно надо с одной строкой. Как считается каждое слагаемое — раздел 12.
Кнопка 🔄 Пересчитать экономику применяет текущие ставки, время наладки, размер партии, садку и добавленные трудоёмкости без перегенерации техпроцесса — то есть без обращения к ИИ. Так удобно смотреть цену на партию 1, 10 и 100 штук подряд. Маршрут при этом не меняется: он построен под ту партию, с которой шёл расчёт. бесплатно
Чертёж

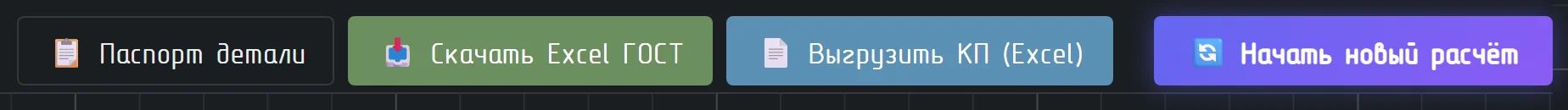

9 Шаг 5. Выгрузите документы
| Кнопка | Что скачивается |
|---|---|
| 📋 Паспорт детали | Не выгрузка, а возврат: открывает утверждённый паспорт этого расчёта — посмотреть, что именно было принято за истину. Ничего не списывает. |
| 📥 Скачать Excel ГОСТ | Маршрутная карта по ГОСТ 3.1118‑82 в Excel: шапка с деталью, материалом и заготовкой, операции с оборудованием и оснасткой, переходы с режимами, профессии, разряды, Тп.з и Тшт, итог по маршруту. |
| 📄 Выгрузить КП (Excel) | Коммерческое предложение для заказчика: материалы, трудоёмкость по операциям, накладные, наценка и окончательная цена без НДС — на одну деталь и на партию. Считается по тем же ставкам и той же заготовке, что и карточка экономики. |
| 🔄 Начать новый расчёт | Очищает рабочий стол под следующую деталь. Текущий расчёт при этом остаётся в истории. |

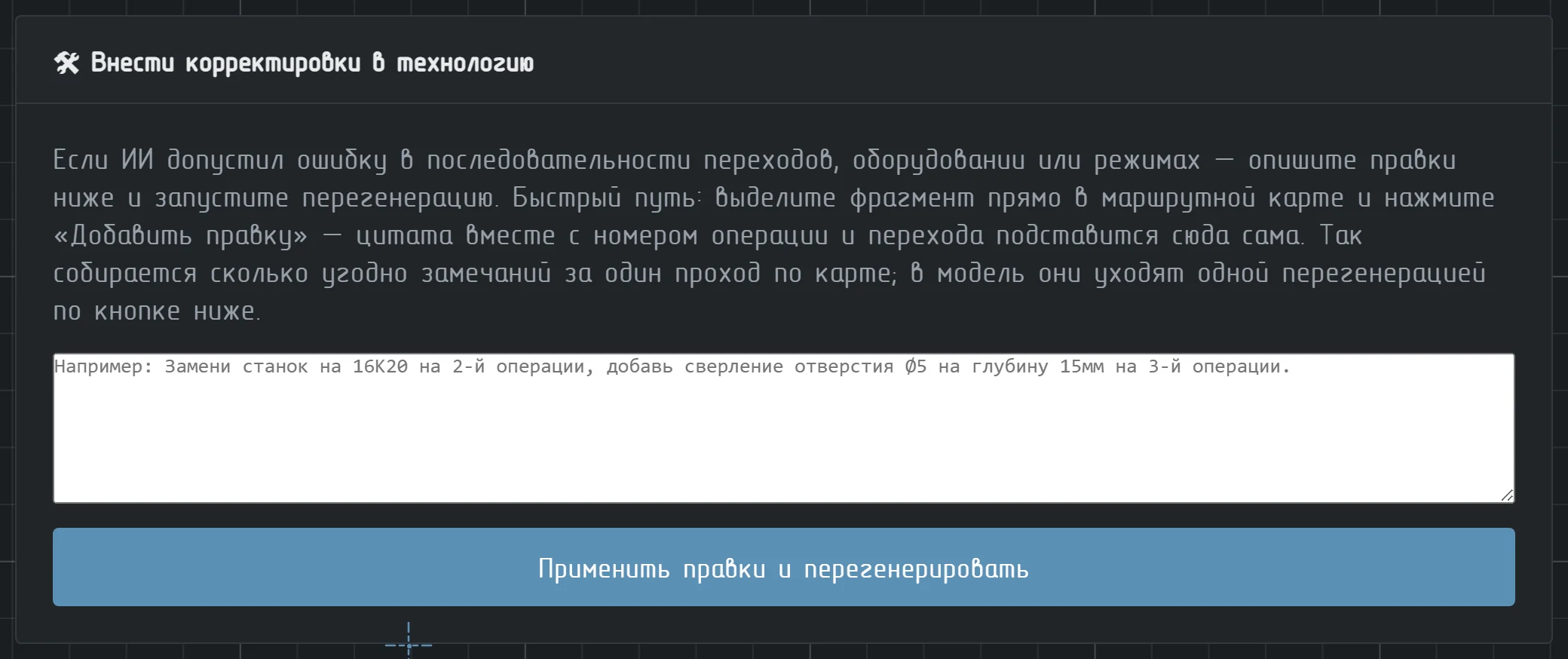

10 Правки техпроцесса
Если ИИ ошибся в последовательности переходов, оборудовании, режимах или в самой формулировке перехода — опишите правку словами в блоке «🛠 Внести корректировки в технологию» и нажмите Применить правки и перегенерировать. 1 обращение к ИИ Если не уверены, что это ошибка, — сначала спросите чат-ассистента: он часто сам предлагает готовую формулировку правки.
Адрес замечания технолог всё равно называет цитатой — «в 015‑й, третий переход, вот это место». Набирать его руками больше не надо:
- Выделите фрагмент прямо в маршрутной карте — рядом появится кнопка 💬 Добавить правку.
- Впишите, что здесь исправить. Enter — добавить, Shift+Enter — новая строка, Esc — отмена.
- Цитата вместе с номером операции и перехода подставляется в поле корректировок сама.
Пока вы идёте по карте, вверху висит плашка «Правок собрано: N» с кнопкой К отправке ↓. Так за один проход собирается сколько угодно замечаний, а в модель они уходят одной перегенерацией — то есть за одно обращение к ИИ, а не за каждое замечание.
Правка применяется точечно: меняется только то, о чём вы попросили. Режимы на одном переходе можно поправить, не опасаясь, что заодно молча изменятся соседние операции и переходы.
Как формулировать правку
- Точно и по одной мысли: «На операции 010 заменить Haas ST-20 на 16К20Ф3 — Haas занят».
- С числом, если речь о режимах: «Снизить Vc на расточке Ø42 до 90 м/мин — нержавейка».
- Со ссылкой на переход, а не «поправь режимы везде».
- Несколько правок за один раз — списком, они применяются вместе и стоят одно обращение.
Что правка может, а что нет
Может — любую строку техпроцесса. Глагол перехода («расточить» там, где нужно «обточить»), диаметр или длину в переходе, режимы, оборудование и оснастку, порядок и состав переходов. После правки заново считается карточка экономики и заново прогоняются все проверки — то есть замечание, из-за которого вы правили, снимается.
Не может — изменить утверждённый паспорт. Из этого следуют два ограничения:
- Заготовка, масса детали, КИМ и цена материала считаются по паспорту и штампу чертежа, а не по тексту техпроцесса. Просьба «возьми отливку вместо круга» перепишет текст, но экономику не изменит — а проверка заметит, что документ называет не ту заготовку, которую утвердили.
- Проверки сверяют техпроцесс с паспортом. Пока паспорт верен, а ошибка только в тексте — правка её закрывает. Но если сторона поверхности, координата Z или вид заготовки перепутаны в САМОМ паспорте, исправленный текст начнёт расходиться с ним, и замечание останется висеть, хотя документ уже правильный. Такую ошибку правкой не закрыть: паспорт правится на своём экране.
Нажмите 📋 Паспорт детали в шапке результата и посмотрите, что стоит в паспорте по этому диаметру; рядом, на вкладке «📋 Чертёж», — сам чертёж с зумом. «В паспорте верно, в тексте нет» — правка. «Неверно уже в паспорте» — правьте паспорт и утверждайте заново. Если сомневаетесь — спросите ассистента: он видит и то, и другое (как именно →).
Открыть паспорт бесплатно, а вот повторное «Утвердить паспорт» спишет ещё один расчёт: это вторая полная генерация техпроцесса, и в истории появится отдельная карточка. Поэтому сначала стоит убедиться, что ошибка действительно в паспорте.

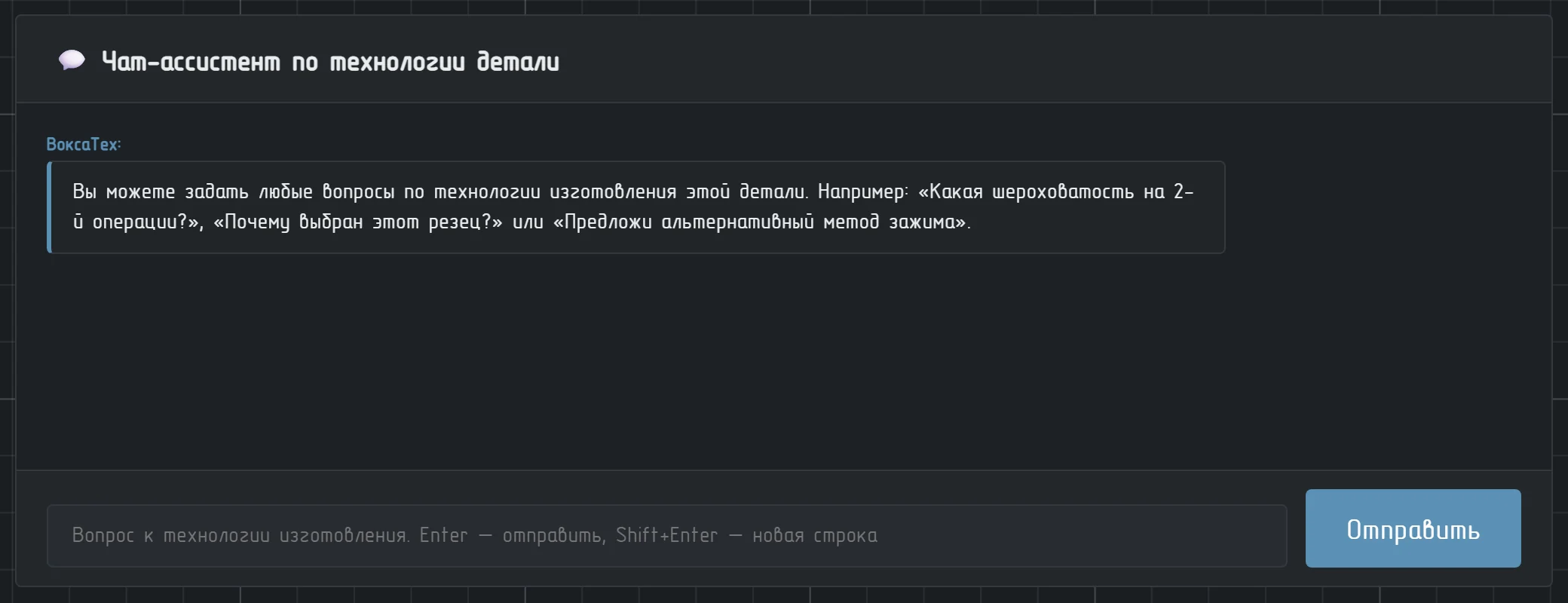

11 Чат-ассистент по детали
Вкладка внизу экрана результата. Ассистент видит ваш техпроцесс, ваш чертёж, утверждённый паспорт и карточку расчёта — ту самую, с разбивкой Тшт по операциям и замечаниями проверки, — а в режиме «Своя база» ещё и ваш парк оборудования. Поэтому он отвечает про эту деталь, эти станки и эти деньги, а не общими словами из справочника. 1 обращение к ИИ за вопрос
Если в техпроцессе что-то смущает, но вы не уверены, что это ошибка, — не пишите правку сразу, спросите. Ассистент смотрит на тот же документ и чаще всего либо объясняет, почему так и надо, либо подтверждает ошибку и сразу предлагает готовую формулировку правки.
- Спрашиваете: «Во второй операции обточка Ø52, но по чертежу это внутренняя полость. Так?»
- Ассистент отвечает и предлагает текст правки.
- Проверяете предложение глазами — ассистент тоже может ошибиться, последнее слово по-прежнему за технологом.
- Копируете его в поле «🛠 Внести корректировки в технологию» и запускаете.
Так правка написана тем же языком, что и сам техпроцесс, и попадает точно в нужную строку — вместо «поправь режимы где-то там». Стоит это два обращения к ИИ: вопрос и правка.
О чём спрашивать
- «Какая шероховатость на 2-й операции и чем она обеспечивается?»
- «Почему выбрана именно эта заготовка, а не круг Ø140?»
- «Что изменится, если делать партию 50 штук вместо одной?»
- «Чем заменить фрезу Ø12, если её нет в наличии?»
- «Почему на контрольной операции 6,68 минуты, а в тексте написано 3,75?»
- «Из чего сложились 12 минут на круглошлифовальной?»
Последние два — про ваши собственные деньги, и на них ассистент отвечает по карточке расчёта, а не догадкой по тексту. «Сводка времени» внутри техпроцесса — это оценка модели; счёт ведёт карточка, и если числа разошлись, верна карточка. Ассистент обязан объяснить разницу, а не выбрать число покрасивее.
Чего он не расскажет — устройства самого сервиса: моделей, шагов генерации, внутренностей базы нормативов. Это не каприз, а защита; тем же рубежом отсекаются попытки выманить у модели служебные инструкции. А вот вопрос «почему моя деталь стоит столько» коммерческой тайной не является и закрыт не был.
Переписка принадлежит детали, а не экрану. Начали новый расчёт — чат пустой; открыли карточку из истории — вернулась её переписка, та самая, что велась по этой детали. Вопросы по прошлой детали над новым расчётом больше не висят.
12 Откуда берётся время
Штучное время — это половина счёта заказчику, и считает его код по нормативам, а не нейросеть. Модель отвечает только за машинное время: она знает режимы резания и длину прохода. Всё остальное — установка, смена инструмента, измерения, контроль, сварка, циклы печи — берётся из общемашиностроительных нормативов и ваших настроек. Этот раздел про то, что стоит за числом в графе «Тшт».
Формула
Тшт = (То + Тв) × (1 + (a+b)/100)
Тв = Тустановки + Тсмены инструмента + Тизмерений + Туправления
| Слагаемое | Откуда берётся |
|---|---|
| То — машинное | Считает модель по режимам резания: подача, скорость, длина прохода. Это единственное, что в норме приходит из текста техпроцесса. |
| Установка и снятие |
Норматив по способу закрепления и массе детали: патрон, цанга, центры, оправка, тиски, стол с прижимами. Именно по оснастке, а не по виду работ — в самоцентрирующем патроне выверять нечего, а фрезерная деталь под прижимными планками ставится дольше, чем деталь в патроне. Выверка по индикатору начисляется, только если техпроцесс её называет. |
| Смена инструмента |
Число режущих переходов × время смены из настроек. У ЧПУ это секунды, у универсального станка — десятки секунд. У сварки инструмента в магазине нет, и строка равна нулю. |
| Измерения станочника |
По числу мерительных инструментов в операции × время из настроек. Это измерения у станка, они есть на каждой детали и к выборке ОТК отношения не имеют. |
| Обслуживание и отдых |
Процент от оперативного времени, по умолчанию 8 %. Задаётся в настройках. |
| Тп.з — наладка | Начисляется каждой операции, которая занимает станок, и считается на партию, а не на деталь: в цену детали входит доля. Слесарная, контрольная, термичка и покрытия наладки не получают вовсе. Если следующая операция идёт на том же станке, ей начисляется не полная наладка, а переустановка — доля из настроек, по умолчанию 50 %. Отсюда и берётся итог: «20 мин на станок × 2 наладки = 40 мин на партию» — вся арифметика напечатана в карточке строкой. |
Модель пишет свою оценку Тшт в «Сводке времени» внутри техпроцесса. Она не выбрасывается, а конкурирует с расчётом: берётся большее из двух. Смысл в том, что модель может знать про эту деталь то, чего нет в нормативе, — например про дефектоскопию из технических требований. Текст техпроцесса код при этом не переписывает: у термички в сводке стоит цикл на всю садку, и подмена его результатом деления сломала бы следующий пересчёт. Поэтому расхождение честно показывается строкой, а не заминается. Считать надо по карточке.
Контроль ОТК считается по числу измерений
Контрольная операция — отдельный вид работ со своей ставкой и профессией «Контролёр»; наладки у неё нет. Слесарная и контрольная больше не одно и то же: решает первое названное слово — «Контрольная (после слесарной)» это контроль, «Слесарная (контроль заусенцев)» это слесарка.
Время контроля одной детали складывается из:
- числа измерений — диаметры и длины из утверждённой таблицы паспорта (с полем допуска — точным инструментом, без допуска — штангенциркулем), отверстия и резьбы — калибрами, а допуски расположения, шероховатость и твёрдость читаются из текста самой контрольной операции;
- установки и осмотра детали — по её массе, по типовым нормам;
- клеймения и оформления — фиксированное время из настроек.
Группа одинаковых отверстий — это одна проверка группы, а не двенадцать калибров: «12 отв. Ø2,8, диаметр расположения 22±0,1» даёт одно измерение группы плюс одно точное измерение окружности. Допуск в примечании относится к расположению, а не к каждому отверстию.
Поле «Объём контроля ОТК, % партии» в бизнес-настройках. При 10 % и партии 100 шт проверяется 10 деталей, и время контрольной операции на деталь партии делится на десять; проверяемых не может быть меньше одной. Выборка касается только контрольной операции — слесарная и измерения станочника идут на каждой детали. По умолчанию стоит 100 %: сколько проверяет ваш ОТК, знаете только вы.
Термичка, гальваника и окраска — на садку
Цикл печи, ванны и покрасочной камеры не зависит от того, сколько деталей внутри. Их время делится на min(садка, партия): партия 5 шт в печи на 100 мест платит цикл впятером, а не всотером. Пока садка не задана, сервис считает по 10 деталей за цикл — это допущение, а не ваш замер: сколько ваших деталей помещается в печь, знаете только вы, и на крупной детали десять штук в камеру уже не войдут. Поставите 1 — двухчасовая закалка начислится каждой детали. Задаётся в бизнес-настройках, блок «🔥 Садка».
Сварку задаёт катет шва, а не число швов
Трудоёмкость сварочной операции считается по нормативам времени на сварку — отдельным для ручной дуговой и для сварки в защитных газах, по катету шва:
- Число проходов уже внутри норматива. Угловой шов однопроходен до катета 5 мм, при 6–9 идёт в два прохода, при 10–14 — в три; отсюда скачок трудоёмкости метра между катетом 5 и 6. Модель этого знать не может: она пишет время горения дуги одного прохода.
- Норматив конкурирует с То, а зачистка и кантовка добавляются. Норма и машинное время описывают одно и то же — сварку самого шва, — и складывать их значило бы оплатить шов дважды. А вот зачистки околошовной зоны от брызг и кантовки изделия в норме нет по самому нормативу, и они начисляются сверх.
- Горизонтальное положение дороже вертикального — 1,32 против 1,18. Справочные сводки в интернете нередко пишут наоборот; оба действующих норматива дают такой порядок.
- Прихватки швом не считаются. Сборочная операция поминает все швы («установить фланец под шов №6»), но кладёт прихватки в 6–10 мм — иначе каждое соединение оплачивалось бы дважды.
- Стыковому шву катет не выдумывается. Его нормируют по толщине и разделке кромок, а этих полей нет ни в паспорте, ни в тексте ТП: он получает только зачистку и кантовку, время дуги остаётся из техпроцесса, и карточка об этом говорит строкой.
13 Лист и сварная сборка
Тип обработки выбирается на экране паспорта и меняет не только маршрут, но и подписи полей, и вопрос, который вам задают про заготовку. Две разновидности стоят отдельного разговора, потому что у них другая арифметика денег.
Листовая деталь
- У листовой детали ДВА габарита, и полей тоже два. «Длина развёртки (X)», «Ширина развёртки (Y)», «Толщина листа (S)» — это карта раскроя: по ней покупается металл и по ней проверяется рабочее поле станка. Ниже стоит «Габарит ГОТОВОЙ детали» — то, что принимает заказчик. У гнутой скобы это 100×40×29 при развёртке 150×40; у плоской детали оба габарита совпадают. Ширина развёртки тоже может быть больше — если деталь гнётся вдоль двух осей.
- Развёртку сервис не считает. Для этого нужны число гибов, радиус и K-фактор — их назначает технолог. Впишете развёртку сами — в примечании к заготовке появится «Развёртка УЧТЕНА»; оставите поля равными габариту у гнутой детали — там же встанет «Развёртка под гибку НЕ учтена», а в техпроцессе строка «РАЗВЁРТКА НЕ УЧТЕНА: деталь имеет N гиба, карта раскроя длиннее габарита». Это предупреждение человеку, а не правка расчёта.
- Раскрой и рубка — разные вещи. Раскрой контура (лазер, плазма, гидроабразив, вырубка) даёт саму деталь и есть всегда. Рубка листа в карту или полосу (гильотина, пила) — подготовка заготовки до раскроя, и галочка «нужна рубка» спрашивает именно про неё. По умолчанию она снята: расчёт исходит из того, что деталь вырезают прямо из карты.
- Способ рубки выбирает толщина. Если контур режет лазер, плазма или гидроабразив и лист входит в рабочее поле — отдельная рубка не нужна вовсе, карту отрезают в том же раскрое. Ленточная пила лист не рубит: тиски рассчитаны на сортовой прокат, а полотно защемляет, — и она не подставляется, даже если это единственный отрезной станок в парке. Нет подходящего — техпроцесс честно скажет «Требуется дооснащение».
- Резка и гибка считаются по разным ставкам. Это разные станки: лазерный комплекс и листогиб. Обе ставки — в бизнес-настройках.
- Оцинкованная сталь — своя группа материала со своей ценой за килограмм. И отдельная осторожность с режимами лазера: кислород и воздух выжигают цинк по кромке, и деталь теряет коррозионную стойкость там, где её резали.
Сварная конструкция
- Массу впишите сами. У сборки масса конструкции и есть масса металла, сверить её не с чем (графа массы на сборочном чертеже обычно пуста), а габаритная оценка врёт в разы. Поэтому оценка модели здесь не принимается за ответ: масса остаётся неизвестной, карточка об этом прямо говорит, КИМ печатается прочерком, а единственный вход — поле «Масса детали (из штампа), кг» на экране паспорта. Разница между двумя прогонами одного чертежа без этого поля доходила до 300 рублей на деталь.
- Швы — в своей таблице, и по ней считается время сварки (см. раздел 6 и раздел 12).
- Заготовительная операция — вопрос про закупку. Заготовки как одного предмета у сборки нет, но ответ один на всю сборку: позиции спецификации приходят сортаментом или уже раскроенными в размер. Галочка спрашивает только про это. Подготовка кромок под шов остаётся в любом случае — разделка при толщине больше 4 мм никуда не девается, и снятая галочка её не отменяет.
- Спецификации в паспорте нет. Позиции конструкции сервис не разбирает по строкам — материал считается по массе конструкции с коэффициентом на раскрой позиций.
- Объём контроля назначает чертёж, а не форма. Пневмоиспытание на герметичность, УЗК и рентген появляются в маршруте, только если это написано в технических требованиях или помечено на швах. Замкнутый трубный контур сам по себе основанием не является: испытание стоит 4–5 минут штучного времени, и назначать его «на всякий случай» значит выставить их в счёт.

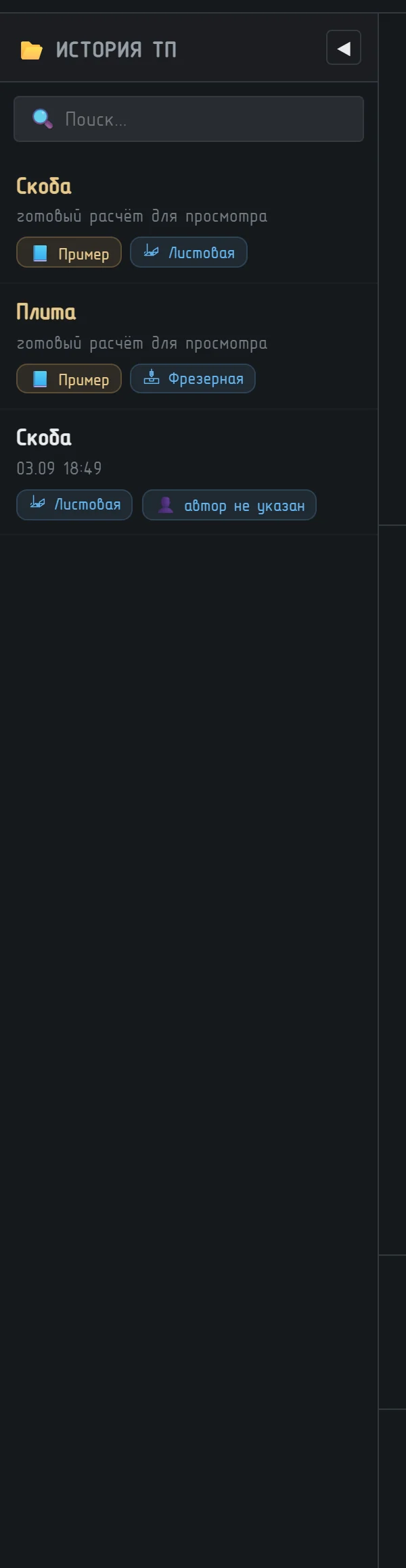

14 История ТП
Кнопка ▶ Продолжить на строке истории возвращает расчёт в работу целиком: техпроцесс, экономику, замечания, принятые решения технолога и переписку с ассистентом. Дальше его можно править и выгружать как обычно. бесплатно
Первой строкой всегда стоит «Пример расчёта» — он не занимает место в ваших двадцати и ничего не расходует. Счётчик обращений к ИИ принадлежит расчёту, а не дню: восстановив старый техпроцесс, вы продолжаете с того места, где его оставили.
Вместе с расчётом возвращается и переписка с ассистентом по этой детали, и подписанные решения технолога, и пропущенные замечания — карточка помнит не только документ, но и то, что вы по нему решили.
На тарифе с несколькими рабочими местами история общая на организацию: у чужой карточки стоит подпись автора («👤 почта»), и открыть или продолжить её может любой из коллег. Удалять карточки из общего архива может только владелец тарифа.
15 Шпаргалка по кнопкам
Всё, что можно нажать, и что за этим следует.
| Кнопка | Где | Что делает | Цена |
|---|---|---|---|
| 🚀 Запустить анализ | левая панель | Начинает расчёт по загруженным файлам. | 1 расчёт |
| 🛑 Отменить анализ | левая панель | Прекращает текущий расчёт. | — |
| Очистить всё | левая панель | Убирает загруженные файлы из сессии. | — |
| 🛠️ Бизнес-настройки | левая панель | Открывает ставки, цены материала, наладку и наценку. | — |
| 🏭 Парк оборудования | левая панель | Открывает справочник станков и инструмента. | — |
| 📘 открыть пример расчёта | главный экран | Показывает готовый техпроцесс по обезличенному чертежу. | — |
| ✅ Утвердить паспорт | экран паспорта | Фиксирует геометрию и запускает построение ТП. | включено |
| 🔄 Перегенерировать паспорт | экран паспорта | Перечитывает чертёж с вашими замечаниями; ваши правки в таблицах сохраняются. | 1 обращение |
| параметр неверный, удалить | таблицы паспорта | Убирает строку поверхности, отверстия или шва, которой на детали нет. | — |
| + шов | таблица швов | Добавляет шов, который модель не увидела на сборочном чертеже. | — |
| + ступень | таблица отверстий, графа «Ø» | Раскрывает поля ступени: Ø, глубина, угол. Цековка и зенковка — часть того же отверстия, а не вторая строка. | — |
| ↺ авто | экран паспорта | Очищает охватывающий габарит — сервер посчитает его сам. | — |
| ➕ ➖ 🔄 ⛶ 🖐️ | просмотр чертежа (паспорт и вкладка «Чертёж») | Зум, сброс, полный экран и режим перемещения. Зум работает и колесом мыши. | — |
| 📋 Паспорт детали | шапка результата | Открывает утверждённый паспорт готового ТП. Списывает не она, а следующее «Утвердить паспорт». | — |
| ✏️ Отправить в правку | у каждого замечания | Кладёт замечание в поле корректировок — отправляются все вместе. | — |
| 🔧 Исправить автоматически | шапка блока проверки | Отправляет модели все блокирующие замечания сразу. | 1 обращение |
| ✍ Оформить решение технолога | замечания | Подпись «так и задумано» с обязательным пояснением. ТП не меняет. | — |
| ⤼ Пропустить замечание | блокирующие замечания | Выпуск вопреки претензии проверки, с обязательной причиной. | — |
| 💬 Добавить правку | выделение в карте | Ставит правку к выделенной строке — с номером операции и цитатой. | — |
| К отправке ↓ | плашка «Правок собрано» | Переносит к полю корректировок, не теряя место в карте. | — |
| Копировать текст | вкладка ТП | Копирует техпроцесс в буфер обмена. | — |
| Применить правки и перегенерировать | вкладка ТП | Вносит ваши правки точечно, не трогая остальные строки. | 1 обращение |
| 🔄 Пересчитать экономику | вкладка экономики | Применяет текущие ставки, партию и садку без перегенерации ТП. | — |
| 📥 Скачать Excel ГОСТ | шапка результата | Маршрутная карта по ГОСТ 3.1118‑82. | — |
| 📚 Комплект ЕСТД | шапка результата | Титульный лист, маршрутная карта, операционная карта на каждую операцию, у сборки и сварки — комплектовочная карта, и ведомости (оснастки, вспомогательного, мерительного и режущего инструмента, оборудования, материалов) — одной книгой Excel. Состав зависит от техпроцесса: ведомость, которой нечего перечислить, в комплект не входит. Это ПРОЕКТ документов: карт эскизов сервис не выпускает, графы кодов по классификаторам ЕСТД не заполняются, нормоконтроль и подписи — за вашим технологом. Тариф «Промышленное предприятие». | — |
| 📄 Выгрузить КП (Excel) | шапка результата | Себестоимость и цена на деталь и на партию, без НДС. | — |
| 🔄 Начать новый расчёт | шапка результата | Очищает рабочий стол под следующую деталь. Чат при этом тоже очищается. | — |
| Отправить | чат-ассистент | Задаёт вопрос по этой детали. | 1 обращение |
| ⬇ Шаблон · 📄 Загрузить Excel | вкладка парка | Шаблон парка и импорт, заменяющий парк целиком. | — |
| ✏️ Ввести первый станок вручную | пустой парк | Заводит строку прямо на экране, без Excel. | — |
| ➕ Добавить станок · инструмент | вкладка парка | Новая строка в таблице станков или инструмента. | — |
| 💾 Сохранить парк | вкладка парка | Сохраняет правки, сделанные прямо в таблице. | — |
| 🗑 Очистить всё | вкладка парка | Удаляет парк целиком. | — |
| 💾 Сохранить настройки | бизнес-настройки | Применяет ставки, садку, выборку ОТК и вспомогательное время ко всем расчётам. | — |
| 📖 Руководство | шапка кабинета | Открывает эту страницу соседней вкладкой, не сбивая расчёт. | — |
| 💳 Тарифы | шапка кабинета | Тарифы, оплата, остаток расчётов и рабочие места. | — |
| 💳 Оплатить онлайн | панель «Тарифы» | Карта, СБП, SberPay, T-Pay на странице ЮKassa. Расчёты открываются сразу после оплаты. | — |
| Купить 1 расчёт | панель «Тарифы» | Докупка одного расчёта за 699 ₽ поверх тарифа. Под потолок переноса не попадает. | — |
| 📄 Скачать счёт | панель «Тарифы» | PDF с платёжным QR. Появляется после заявки на счёт и по ссылке из письма о продлении. | — |
| Пригласить | «👥 Рабочие места» (только владелец) | Зовёт коллегу на свободное место письмом со ссылкой на 7 дней. | — |
| Отправить ссылку ещё раз | «👥 Рабочие места» | Повторное письмо тому, кто ещё не входил. Прежняя ссылка при этом гасится. | — |
| Освободить место | «👥 Рабочие места» | Закрывает вход сотруднику. Карточки в архиве остаются, место можно отдать другому. | — |
| ✉️ Обратная связь | шапка кабинета | Письмо в поддержку прямо из кабинета. | — |
| 🌙 / ☀️ | шапка кабинета | Тёмная и светлая тема. | — |
16 Частые вопросы
Расчёт идёт уже двадцать минут. Это нормально?
Да. Полный расчёт занимает 15–20 минут — большую часть времени модель тратит на размышления, и именно поэтому в техпроцессе есть режимы и время, а не общие формулировки. Вкладку можно закрыть: расчёт идёт на сервере.
В техпроцессе станок, которого у нас нет.
Проверьте, что в «Параметрах анализа» выбрана «🔧 Своя база оборудования», а не «📚 Стандарт». Если база выбрана, а станок всё равно чужой — нажмите 🔧 Исправить автоматически в блоке замечаний.
Цена материала не похожа на нашу.
Заполните свою цену в бизнес-настройках, в блоке «🧱 Цена материала». Пустое поле означает «считать по справочнику ВоксаТех» — заполненное вытесняет справочник для всех расчётов кабинета. Плотность материала берётся из справочника всегда: это физика материала, а не условие поставки.
КИМ или масса детали выглядят странно.
Массу детали и марку материала ВоксаТех берёт из штампа чертежа, а не из оценки модели. Если чертёж — скан без текстового слоя, штамп читается с картинки, и расхождение отмечается замечанием. Проверьте массу на экране паспорта: там же видно, что именно прочитано.
Модель написала «расточка» там, где на чертеже наружная шейка.
Смотря где ошибка. Если в паспорте сторона указана верно, а перепутана только в тексте техпроцесса — это лечится правкой: «В операции 010 Ø52 — внутренняя полость, не наружная поверхность: расточить, а не обточить». Проверка после правки это подтвердит.
Если сторона перепутана в самом паспорте — правка текста не поможет: проверки сверяют документ с паспортом, и исправленный текст начнёт с ним расходиться. Тогда нужен новый расчёт, а на экране паспорта — поменять сторону в таблице поверхностей или описать это в замечаниях и нажать 🔄 Перегенерировать паспорт.
Закончились «правки» в счётчике наверху.
Счётчик показывает обращения к ИИ внутри текущего расчёта (3 или 5 в зависимости от тарифа). Следующее обращение спишет с баланса ещё один расчёт и обнулит счётчик. Выгрузки, пересчёт экономики, решения технолога и работа с историей обращений не расходуют.
Месяц кончился, а расчёты я не выбрал. Они сгорели?
Нет. Остаток заморожен: в шапке кабинета вместо «Расчётов: N» стоит «Заморожено расчётов: N», и запуск расчёта отвечает теми же словами. Оплатите любой тариф — остаток разморозится и сложится с новой нормой. Пробные замораживаются вместе с оплаченными.
Если тариф не прерывался, вопрос не встаёт вовсе: при оплате следующего периода неиспользованные расчёты переносятся сами. Накопить можно не больше двух норм тарифа — 20, 100 или 600 в зависимости от тарифа. Подробно — в разделе «Вход и тариф».
Пришло письмо «тариф заканчивается». Что делать и спишутся ли деньги сами?
Сами — нет. Карта нигде не запоминается, автопродления в сервисе не существует: письмо — напоминание, а не платёж. Не ответите — тариф просто закончится, а остаток расчётов заморозится до следующей оплаты.
Письмо приходит дважды: за 5 дней до окончания и в день окончания. Ссылка в нём открывает ваш кабинет сразу на панели «Тарифы». Если вы платите как физическое лицо — там кнопка 💳 Оплатить онлайн. Если как организация или ИП — счёт уже выписан, его номер назван в письме, а в кабинете стоит кнопка 📄 Скачать счёт: тариф продлится в день поступления оплаты. Продление действующего тарифа отсчитывается от конца текущего срока, так что оплатить по первому письму не значит потерять пять дней.
Коллега вошёл по приглашению, а поменять ставки и парк не может.
Так и задумано. Парк, ставки нормо-часа, садка, режимы лазера и режим «своя база» — общие настройки организации, и правит их только тот, кто оплатил тариф. У остальных эти поля показаны, но серые, а сверху написано, чьи они. Причина простая: этими числами считается цена в счёте заказчику, и менять их должен один человек.
Всё остальное коллеге доступно полностью: свой расчёт, свой чат, общий архив, и ставки с ценами в карточке экономики он видит — иначе не смог бы проверить собственный расчёт. Нужна правка настроек — она делается из кабинета владельца организации.
Можно ли считать сборку или несколько деталей за раз?
Нет. Один расчёт — одна деталь. Несколько файлов в сессии — это разные виды и листы одной детали. Сварная конструкция считается как одна деталь: по массе конструкции и по таблице швов, без разбора спецификации на позиции.
На контрольной операции 6,68 минуты, а в тексте ТП написано 3,75. Кому верить?
Карточке. «Сводка времени» внутри техпроцесса — это оценка модели; счёт ведёт код по нормативам. Из двух чисел берётся большее — модель может знать про эту деталь то, чего нет в норме, например про дефектоскопию из технических требований.
Откуда взялось конкретное число, видно прямо на вкладке экономики: под операцией стоит строка «↳ измерений 23: простых 12 × 0,10 + точных 11 × 0,40 = 5,60 мин; установка 0,04, осмотр 0,05, клеймение и оформление 0,50, отдых 0,50 (8 %)». Спорить надо с той строкой, которая кажется неверной, а не с итогом целиком. Тот же вопрос можно задать ассистенту — он видит эту же карточку.
Термообработка съела больше половины себестоимости на партии в 100 штук.
Значит размер садки не тот. Цикл печи не зависит от того, сколько деталей внутри: пока поле пустое, сервис делит его на 10 деталей, а если там стоит 1 — двухчасовая закалка начисляется каждой детали и умножается на партию. Поставьте, сколько ваших деталей помещается в один цикл, — «🛠️ Бизнес-настройки» → «🔥 Садка», четыре поля: печь, гальваническая ванна, покрасочная камера, моечная установка. Затем 🔄 Пересчитать экономику — без обращения к ИИ.
Замечание не убирается: правлю — оно возвращается с другим числом.
Значит проверка требует того, чего в этом документе быть не может, и правкой это не закрыть. У такого замечания есть третий выход: ⤼ Пропустить замечание — документ выпускается вопреки претензии, с обязательной причиной и пометкой в отчёте. Кнопка появляется только у замечаний, которые держат выгрузку.
Не путайте её с ✍ Оформить решение технолога: подпись означает «так и задумано» (кооперация, дооснащение, обоснование заготовки), пропуск — «претензию вижу, выпускаю под свою ответственность». В документе это две разные пометки.
Поменял партию с 1 на 1000 — цена пересчиталась, а маршрут прежний.
Так и есть. 🔄 Пересчитать экономику применяет ставки, садку и разнесение наладки, но техпроцесс не трогает: это бесплатная операция без обращения к ИИ. Маршрут строится под ту партию, которая стояла в «Параметрах анализа» при запуске расчёта, и на 1000 шт он будет другим — иная оснастка, иной инструмент, иной способ получения размеров. Чтобы получить технологию под новый объём, нужен новый расчёт с этой партией.
В маршруте появилась отрезная операция, а мы покупаем заготовки в размер.
Снимите галочку «Нужна отрезка заготовки» на экране паспорта — она там именно потому, что ответ зависит от вашей закупки, а не от чертежа. Снятая галочка запоминается и переживает перегенерацию паспорта. У листа вопрос другой — рубить ли карту до раскроя, — и там галочка по умолчанию снята; у сварной сборки спрашивается, приходят ли позиции спецификации уже раскроенными.
Почему у сварной конструкции КИМ показан прочерком?
Потому что масса конструкции неизвестна. У сборки масса и есть масса металла, сверить её не с чем — на сборочном чертеже графа массы обычно пуста, — а габаритная оценка врёт в разы. Печатать «КИМ 0,70» вместо этого значило бы выдать заглушку за измеренную величину. Впишите массу в поле «Масса детали (из штампа), кг» на экране паспорта, и расчёт пойдёт по ней.
Что делать с чертежом плохого качества?
Дайте самый крупный скан, какой есть, а лучше — PDF из CAD. Если разрешение исходника низкое, поднимать его бессмысленно: размерная надпись 3,5 мм на снимке 1024 px — это восемь пикселей на цифру. В таких случаях особенно внимательно сверьте паспорт: он и есть ваш инструмент контроля.
17 Границы сервиса
Честный список того, чего ВоксаТех не делает. Он короткий, но важный — по нему видно, где кончается автоматика и начинается ваша подпись.
- Не заменяет технолога. Документ выходит в состоянии «проект» до тех пор, пока его не проверил человек. Ответственность за выпуск — на предприятии.
- Не выпускает конструкторскую документацию и не правит чертежи. Вход — чертёж, выход — технология.
- Не спорит с утверждённым паспортом. Это сделано намеренно: источник истины должен быть один, иначе ошибку будет невозможно найти. Все возражения — до нажатия «Утвердить».
- Не додумывает размеры за скан. Если на листе нет перечня размеров, сервис не станет их выдумывать, но и не сможет проверить.
- Не гарантирует одинакового ответа дважды. Нейросеть на одном и том же чертеже может прочитать по-разному — поэтому проверка паспорта обязательна для каждого расчёта, даже знакомой детали.
- Не знает вашей загрузки печи, объёма контроля и цен поставщика. Эти числа задаёте вы в бизнес-настройках. Пока они не заданы, расчёт берёт осторожные значения — то есть считает дороже, а не дешевле, — и говорит об этом строкой на карточке.
- Не считает развёртку гнутой детали и не разбирает спецификацию сборки. Длину развёртки и массу конструкции вписываете вы; сервис об этом честно предупреждает, а не подставляет догадку.
- Не считает окупаемость оснастки. Совет «при таком объёме выгоднее другой способ» приходит строкой без рублей: стоимости оснастки и срока её изготовления в сервисе нет, а называть выгоду, не зная их, — обман.
Часть замечаний ставит не модель, а код: размер, которого нет на чертеже; внутренний диаметр больше наружного; глагол перехода против стороны поверхности; режимы за пределами справочника; заготовка в тексте техпроцесса, не совпадающая с утверждённой; поле допуска, которого нет в ГОСТ 25346; припуск, который никто не снял; обозначение шва, спорящее со способом сварки. Такие проверки не зависят от настроения модели и отрабатывают на каждом расчёте.
Так же считается и время: штучное время, установка, контроль ОТК, циклы садки и трудоёмкость сварки — это нормативы и ваши настройки, а не мнение нейросети. Модель отвечает за машинное время, и её число участвует в расчёте наравне с нормативным — берётся большее из двух.
